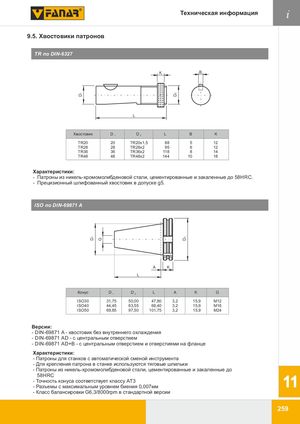

9.5. Хвостовики патронов
TR по DIN-6327
| Хвостовик | D1 | D2 | L | B | K |
|---|---|---|---|---|---|
| TR20 | 20 | TR20x1,5 | 88 | 5 | 12 |
| TR28 | 28 | TR28x2 | 95 | 6 | 12 |
| TR36 | 36 | TR36x2 | 118 | 8 | 14 |
| TR48 | 48 | TR48x2 | 144 | 10 | 18 |
Характеристики:
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Прецизионный шлифованный хвостовик в допуске g5.
ISO по DIN-69871 A
| Конус | D1 | D2 | L | A | K | G |
|---|---|---|---|---|---|---|
| ISO30 | 31,75 | 50,00 | 47,80 | 3,2 | 15,9 | M12 |
| ISO40 | 44,45 | 63,55 | 68,40 | 3,2 | 15,9 | M16 |
| ISO50 | 69,85 | 97,50 | 101,75 | 3,2 | 15,9 | M24 |
Версии:
- DIN-69871 A — хвостовик без внутреннего охлаждения.
- DIN-69871 AD — с центральным отверстием.
- DIN-69871 AD+B — с центральным отверстием и отверстиями на фланце.
Характеристики:
- Патроны для станков с автоматической сменой инструмента.
- Для крепления патрона в станке используются тяговые шпильки.
- Патроны из никель-хромомолибденовой стали, цементированные и закаленные до 58HRC.
- Точность конуса соответствует классу AT3.
- Разъемы с максимальным уровнем биения 0,007мм.
- Класс балансировки G6,3/8000rpm в стандартной версии.
