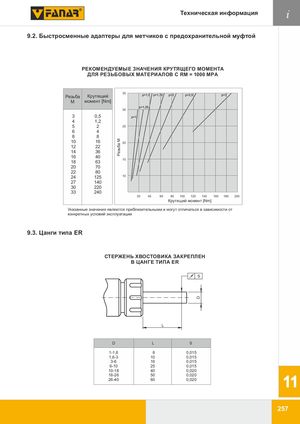

9.2. Быстросменные адаптеры для метчиков с предохранительной муфтой
РЕКОМЕНДУЕМЫЕ ЗНАЧЕНИЯ КРУТЯЩЕГО МОМЕНТА ДЛЯ РЕЗЬБОВЫХ МАТЕРИАЛОВ С RM = 1000 MPA
| Резьба M | Крутящий момент [Nm] |
|---|---|
| 3 | 0,5 |
| 4 | 1,2 |
| 5 | 2 |
| 6 | 4 |
| 8 | 8 |
| 10 | 16 |
| 12 | 22 |
| 14 | 36 |
| 16 | 40 |
| 18 | 63 |
| 20 | 70 |
| 22 | 80 |
| 24 | 125 |
| 27 | 140 |
| 30 | 220 |
| 33 | 240 |
Указанные значения являются приблизительными и могут отличаться в зависимости от конкретных условий эксплуатации.
9.3. Цанги типа ER
СТЕРЖЕНЬ ХВОСТОВИКА ЗАКРЕПЛЕН В ЦАНГЕ ТИПА ER
| D | L | S |
|---|---|---|
| 1-1,6 | 6 | 0,015 |
| 1,6-3 | 10 | 0,015 |
| 3-6 | 16 | 0,015 |
| 6-10 | 25 | 0,015 |
| 10-18 | 40 | 0,020 |
| 18-26 | 50 | 0,020 |
| 26-40 | 60 | 0,020 |
