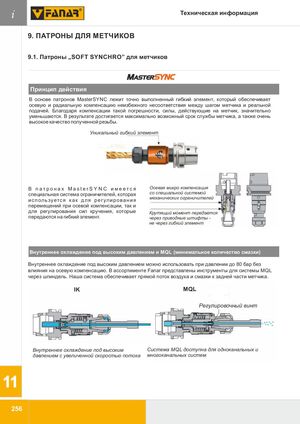

9. Патроны для метчиков

9.1. Патроны „SOFT SYNCHRO” для метчиков

MASTERSYNC

Принцип действия

В основе патронов MasterSYNC лежит точно выполненный гибкий элемент, который обеспечивает осевую и радиальную компенсацию неизбежного несоответствия между шагом метчика и реальной подачей. Благодаря компенсации такой погрешности, силы, действующие на метчик, значительно уменьшаются. В результате достигается максимально возможный срок службы метчика, а также очень высокое качество полученной резьбы.

Уникальный гибкий элемент. В патронах MasterSYNC имеется специальная система ограничителей, которая используется как для регулирования перемещений при осевой компенсации, так и для регулирования сил кручения, которые передаются на гибкий элемент.

• Осевая микрокомпенсация со специальной системой механических ограничителей
• Крутящий момент передается через приводные штифты — не через гибкий элемент

Внутреннее охлаждение под высоким давлением и MQL (минимальное количество смазки)

Внутреннее охлаждение под высоким давлением можно использовать при давлении до 80 бар без влияния на осевую компенсацию. В ассортименте Fanar представлены инструменты для системы MQL через шпиндель. Наша система обеспечивает прямой поток воздуха и смазки к задней части метчика.

• IK — внутреннее охлаждение под высоким давлением с увеличенной скоростью потока
• MQL — регулировочный винт; система MQL доступна для одноканальных и многоканальных систем
