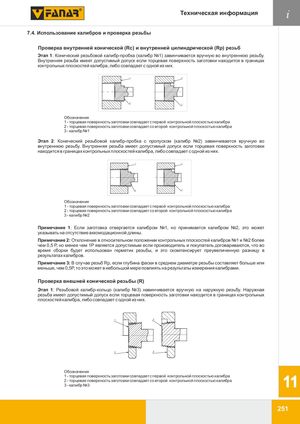

Техническая информация i 7.4. Использование калибров и проверка резьбы Проверка внутренней конической (Rc) и внутренней цилиндрической (Rp) резьб Этап 1: Конический резьбовой калибр-пробка (калибр №1) завинчивается вручную во внутреннюю резьбу. Внутренняя резьба имеет допустимый допуск если торцевая поверхность заготовки находится в границах контрольных плоскостей калибра, либо совпадает с одной из них. 1 2 3 3 Обозначения 1 - торцевая поверхность заготовки совпадает с первой контрольной плоскостью калибра 2 - торцевая поверхность заготовки совпадает со второй контрольной плоскостью калибра 3 - калибр №1 Этап 2: Конический резьбовой калибр-пробка с пропуском (калибр №2) завинчивается вручную во внутреннюю резьбу. Внутренняя резьба имеет допустимый допуск если торцевая поверхность заготовки находится в границах контрольных плоскостей калибра, либо совпадает с одной из них. 1 2 3 3 Обозначения 1 - торцевая поверхность заготовки совпадает с первой контрольной плоскостью калибра 2 - торцевая поверхность заготовки совпадает со второй контрольной плоскостью калибра 3 - калибр №2 Примечание 1: Если заготовка отвергается калибром №1, но принимается калибром №2, это может указывать на отсутствие аккомодационной длины. Примечание 2: Отклонение в относительном положении контрольных плоскостей калибров №1 и №2 более чем 0,5 Р, но менее чем 1Р является допустимым если производитель и покупатель договариваются, что во время сборки будет использован герметик резьбы, и это скомпенсирует преувеличенную разницу в результатах калибров. Примечание 3: В случае резьб Rp, если глубина фаски в среднем диаметре резьбы составляет больше или меньше, чем 0,5P, то это может в небольшой мере повлиять на результаты измерения калибрами. Проверка внешней конической резьбы (R) Этап 1: Резьбовой калибр-кольцо (калибр №3) навинчивается вручную на наружную резьбу. Наружная резьба имеет допустимый допуск если торцевая поверхность заготовки находится в границах контрольных плоскостей калибра, либо совпадает с одной из них. 1 2 3 3 Обозначения 1 - торцевая поверхность заготовки совпадает с первой контрольной плоскостью калибра 2 - торцевая поверхность заготовки совпадает со второй контрольной плоскостью калибра3 - калибр №3 11 251
