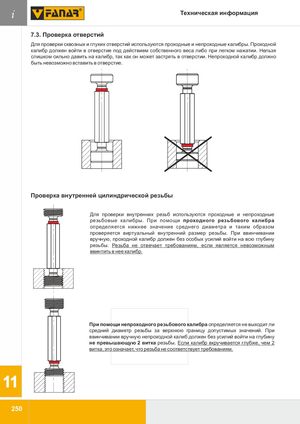

i Техническая информация 7.3. Проверка отверстий Для проверки сквозных и глухих отверстий используются проходные и непроходные калибры. Проходной калибр должен войти в отверстие под действием собственного веса либо при легком нажатии. Нельзя слишком сильно давить на калибр, так как он может застрять в отверстии. Непроходной калибр должно быть невозможно вставить в отверстие. Проверка внутренней цилиндрической резьбы Для проверки внутренних резьб используются проходные и непроходные резьбовые калибры. При помощи проходного резьбового калибра определяется нижнее значение среднего диаметра и таким образом проверяется виртуальный внутренний размер резьбы. При ввинчивании вручную, проходной калибр должен без особых усилий войти на всю глубину резьбы. Резьба не отвечает требованиям, если является невозможным ввинтить в нее калибр. При помощи непроходного резьбового калибра определяется не выходит ли средний диаметр резьбы за верхнюю границу допустимых значений. При ввинчивании вручную непроходной калиб должен без усилий войти на глубину не превышающую 2 витка резьбы. Если калибр вкручивается глубже, чем 2 витка, это означает, что резьба не соответствует требованиям. 11 250
