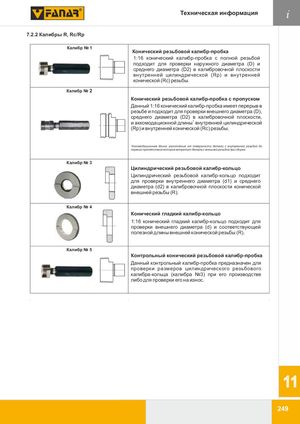

Техническая информация i 7.2.2 Калибры R, Rc/Rp Калибр № 1 Конический резьбовой калибр-пробка 1:16 конический калибр-пробка с полной резьбой подходит для проверки наружного диаметра (D) и среднего диаметра (D2) в калибровочной плоскости внутренней цилиндрической (Rp) и внутренней конической (Rc) резьбы. Калибр № 2 Конический резьбовой калибр-пробка с пропуском Данный 1:16 конический калибр-пробка имеет перерыв в резьбе и подходит для проверки внешнего диаметра (D), среднего диаметра (D2) в калибровочной плоскости, и аккомодационной длины1 внутренней цилиндрической (Rp) и внутренней конической (Rc) резьбы. 1Аккомодационная длина: расстояние от поверхности детали с внутренней резьбой до первого препятствия которое встретит деталь с внешней резьбой при сборке. Калибр № 3 Цилиндрический резьбовой калибр-кольцо Цилиндрический резьбовой калибр-кольцо подходит для проверки внутреннего диаметра (d1) и среднего диаметра (d2) в калибровочной плоскости конической внешней резьбы (R). Калибр № 4 Конический гладкий калибр-кольцо 1:16 конический гладкий калибр-кольцо подходит для проверки внешнего диаметра (d) и соответствующей полезной длины внешней конической резьбы (R). Калибр № 5 Контрольный конический резьбовой калибр-пробка Данный контрольный калибр-пробка предназначен для проверки размеров цилиндрического резьбового калибра-кольца (калибра №3) при его производстве либо для проверки его на износ. 11 249
