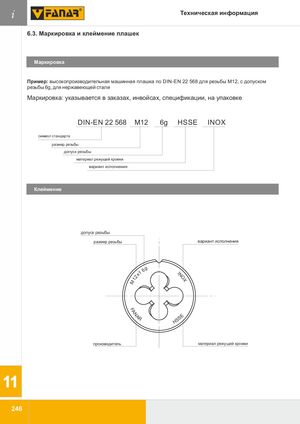

Общий каталог FANAR 2018 - страница 250

6.3. Маркировка и клеймение плашек

Маркировка

Пример: высокопроизводительная машинная плашка по DIN-EN 22 568 для резьбы M12, с допуском резьбы 6g, для нержавеющей стали.

Маркировка указывается в заказах, инвойсах, спецификации, на упаковке.

DIN-EN 22 568 M12 6g HSSE INOX

• DIN-EN 22 568 — символ стандарта
• M12 — размер резьбы
• 6g — допуск резьбы
• HSSE — материал режущей кромки
• INOX — вариант исполнения

Клеймение

Пример клейма: M12x1 6g FANAR NI HSSE

• 6g — допуск резьбы
• M12x1 — размер резьбы
• NI — вариант исполнения
• FANAR — производитель
• HSSE — материал режущей кромки
