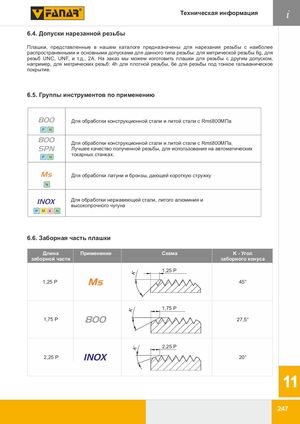

6.4. Допуски нарезанной резьбы
Плашки, представленные в нашем каталоге, предназначены для нарезания резьбы с наиболее распространенными и основными допусками для данного типа резьбы: для метрической резьбы — 6g, для резьб UNC, UNF и т.д. — 2A. На заказ мы можем изготовить плашки для резьбы с другим допуском, например, для метрических резьб: 4h для плотной резьбы, 6e для резьбы под тонкое гальваническое покрытие.
6.5. Группы инструментов по применению
| Обозначение | Назначение |
|---|---|
| 800 (P, N) | Для обработки конструкционной стали и литой стали с Rm≤800 МПа |
| SPN 800 (P, N) | Для обработки конструкционной стали и литой стали с Rm≤800 МПа. Лучшее качество полученной резьбы, для использования на автоматических токарных станках |
| Ms (N) | Для обработки латуни и бронзы, дающей короткую стружку |
| INOX (P, M, K, N) | Для обработки нержавеющей стали, литого алюминия и высокопрочного чугуна |
6.6. Заборная часть плашки
| Длина заборной части | Применение | K — угол заборного конуса |
|---|---|---|
| 1,25 P | Ms | 45° |
| 1,75 P | 800 | 27,5° |
| 2,25 P | INOX | 20° |
