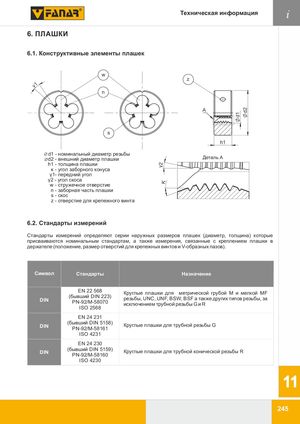

6. Плашки
6.1. Конструктивные элементы плашек
- d1 — номинальный диаметр резьбы
- d2 — внешний диаметр плашки
- h1 — толщина плашки
- κ — угол заборного конуса
- ɣ1 — передний угол
- ɣ2 — угол скоса
- w — стружечное отверстие
- n — заборная часть плашки
- s — скос
- z — отверстие для крепежного винта
6.2. Стандарты измерений
Стандарты измерений определяют серии наружных размеров плашек (диаметр, толщина), которые присваиваются номинальным стандартам, а также измерения, связанные с креплением плашки в держателе (положение, размер отверстий для крепежных винтов и V-образных пазов).
| Символ | Стандарты | Назначение |
|---|---|---|
| DIN | EN 22 568 (бывший DIN 223), PN-92/M-58070, ISO 2568 | Круглые плашки для метрической грубой M и мелкой MF резьбы, UNC, UNF, BSW, BSF, а также других типов резьбы, за исключением трубной резьбы G и R |
| DIN | EN 24 231 (бывший DIN 5158), PN-92/M-58161, ISO 4231 | Круглые плашки для трубной резьбы G |
| DIN | EN 24 230 (бывший DIN 5159), PN-92/M-58160, ISO 4230 | Круглые плашки для трубной конической резьбы R |
