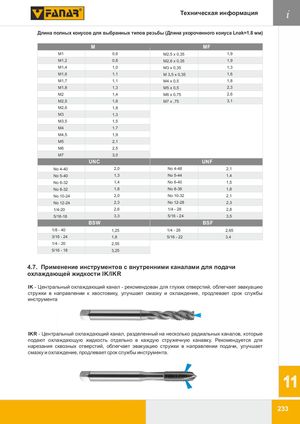

Длина полных конусов для выбранных типов резьбы (длина укороченного конуса Lnak=1,8 мм)
| M | Длина | MF | Длина |
|---|---|---|---|
| M1 | 0,6 | M2,5 x 0,35 | 1,9 |
| M1,2 | 0,8 | M2,6 x 0,35 | 1,9 |
| M1,4 | 1,0 | M3 x 0,35 | 1,3 |
| M1,6 | 1,1 | M3,5 x 0,35 | 1,6 |
| M1,7 | 1,1 | M4 x 0,5 | 1,8 |
| M1,8 | 1,3 | M5 x 0,5 | 2,3 |
| M2 | 1,4 | M6 x 0,75 | 2,6 |
| M2,5 | 1,8 | M7 x 0,75 | 3,1 |
| M2,6 | 1,8 | ||
| M3 | 1,3 | ||
| M3,5 | 1,5 | ||
| M4 | 1,7 | ||
| M4,5 | 1,9 | ||
| M5 | 2,1 | ||
| M6 | 2,5 | ||
| M7 | 3,0 |
| UNC | Длина | UNF | Длина |
|---|---|---|---|
| No 4-40 | 2,0 | No 4-48 | 2,1 |
| No 5-40 | 1,3 | No 5-44 | 1,4 |
| No 6-32 | 1,4 | No 6-40 | 1,5 |
| No 8-32 | 1,8 | No 8-36 | 1,8 |
| No 10-24 | 2,0 | No 10-32 | 2,1 |
| No 12-24 | 2,3 | No 12-28 | 2,3 |
| 1/4-20 | 2,6 | 1/4-28 | 2,8 |
| 5/16-18 | 3,3 | 5/16-24 | 3,5 |
| BSW | Длина | BSF | Длина |
|---|---|---|---|
| 1/8-40 | 1,25 | 1/4-26 | 2,65 |
| 3/16-24 | 1,8 | 5/16-22 | 3,4 |
| 1/4-20 | 2,55 | ||
| 5/16-18 | 3,25 |
4.7. Применение инструментов с внутренними каналами для подачи охлаждающей жидкости IK/IKR
IK - Центральный охлаждающий канал - рекомендован для глухих отверстий, облегчает эвакуацию стружки в направлении к хвостовику, улучшает смазку и охлаждение, продлевает срок службы инструмента.
IKR - Центральный охлаждающий канал, разделенный на несколько радиальных каналов, которые подают охлаждающую жидкость отдельно в каждую стружечную канавку. Рекомендуется для нарезания сквозных отверстий, облегчает эвакуацию стружки в направлении подачи, улучшает смазку и охлаждение, продлевает срок службы инструмента.
