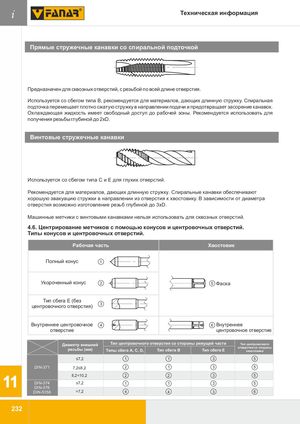

Прямые стружечные канавки со спиральной подточкой
Предназначен для сквозных отверстий, с резьбой по всей длине отверстия. Используется со сбегом типа B, рекомендуется для материалов, дающих длинную стружку. Спиральная подточка перемещает плотно сжатую стружку в направлении подачи и предотвращает засорение канавок. Охлаждающая жидкость имеет свободный доступ до рабочей зоны. Рекомендуется использовать для получения резьбы глубиной до 2xD.
Винтовые стружечные канавки
Используется со сбегом типа C и E для глухих отверстий. Рекомендуется для материалов, дающих длинную стружку. Спиральные канавки обеспечивают хорошую эвакуацию стружки в направлении из отверстия к хвостовику. В зависимости от диаметра отверстия возможно изготовление резьб глубиной до 3xD. Машинные метчики с винтовыми канавками нельзя использовать для сквозных отверстий.
4.6. Центрирование метчиков с помощью конусов и центровочных отверстий
Типы конусов и центровочных отверстий
| № | Тип (рабочая часть) |
|---|---|
| 1 | Полный конус |
| 2 | Укороченный конус |
| 3 | Тип сбега E (без центровочного отверстия) |
| 4 | Внутреннее центровочное отверстие |
| № | Тип (хвостовик) |
|---|---|
| 5 | Фаска |
| 6 | Внутреннее центровочное отверстие |
| Стандарт | Диаметр внешней резьбы (мм) | Типы сбега A, C, D | Тип сбега B | Тип сбега E | Тип отверстия со стороны хвостовика |
|---|---|---|---|---|---|
| DIN-371 | ≤7,2 | 1 | 1 | 3 | 5 |
| 7,2≤8,2 | 2 | 1 | 3 | 5 | |
| 8,2<10,2 | 2 | 2 | 3 | 5 | |
| DIN-374, DIN-376, DIN-5156 | ≤7,2 | 1 | 1 | 3 | 5 |
| >7,2 | 4 | 4 | 3 | 6 |
