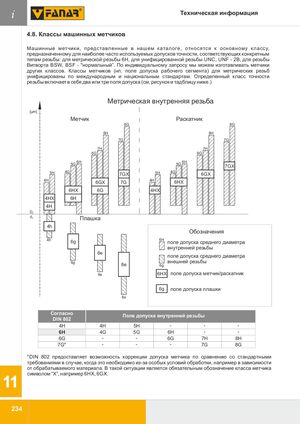

i Техническая информация 4.8. Классы машинных метчиков Машинные метчики, представленные в нашем каталоге, относятся к основному к л а с с у, предназначенному для наиболее часто используемых допусков точности, соответствующих конкретным типам резьбы: для метрической резьбы 6H, для унифицированной резьбы UNC, UNF - 2B, для резьбы Витворта BSW, BSF - "нормальный”. По индивидуальному запросу мы можем изготавливать метчики других классов. Классы метчиков (нп. поле допуска рабочего сегмента) для метрических резьб унифицированы по международным и национальным стандартам. Определенный класс точности резьбы включает в себя два или три поля допуска (см. рисунок и тадблицу ниже.) Метрическая внутренняя резьба [µm] Метчик Раскатник 8G 8G 8H 8H 7G 7G 7H 7H 6G 6G 5G 6H 5G 6H 7GX 5H 4G 7GX 5H 4G 6GX 4H 6GX 7G 4H 6HX 6HX 6G 4HX 4HX 6H 4H D2 d2 Плашка 4h Обозначения 4h 6g 6H поле допуска среднего диаметра внутренней резьбы 6e поле допуска среднего диаметра 6g внешней резьбы 8e 6g 6e 6HX поле допуска метчик/раскатник 6g поле допуска плашки 8e Согласно Поле допуска внутренней резьбы DIN 802 4H 4H 5H - - - 6H 4G 5G 6H - - 6G - - 6G 7H 8H 7G* - - - 7G 8G *DIN 802 предоставляет возможность коррекции допуска метчика по сравнению со стандартными требованиями в случае, когда это необходимо из-за особых условий обработки, например в зависимости от обрабатываемого материала. В такой ситуации является обязательным обозначение класса метчика символом “X”, например 6HX, 6GX. 11 234
