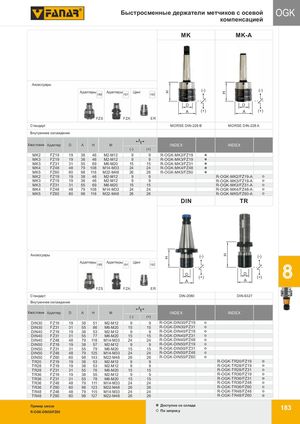

Общий каталог FANAR 2018 - страница 187
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
OGK — Быстросменные держатели метчиков с осевой компенсацией
Стандарты: MK (MORSE DIN-228 B), MK-A (MORSE DIN-228 A)
Аксессуары — Адаптеры (стр. 188, 191), Цанги (стр. 192)
| Хвостовик | Адаптер | D | A | H | M | (-) | (+) | INDEX |
|---|---|---|---|---|---|---|---|---|
| MK2 | FZ19 | 19 | 38 | 46 | M2-M12 | 9 | 9 | R-OGK-MK2/FZ19 |
| MK3 | FZ19 | 19 | 38 | 46 | M2-M12 | 9 | 9 | R-OGK-MK3/FZ19 |
| MK3 | FZ31 | 31 | 55 | 69 | M6-M20 | 15 | 15 | R-OGK-MK3/FZ31 |
| MK4 | FZ48 | 48 | 79 | 108 | M14-M33 | 24 | 24 | R-OGK-MK4/FZ48 |
| MK5 | FZ60 | 60 | 98 | 116 | M22-M48 | 26 | 26 | R-OGK-MK5/FZ60 |
| MK2 | FZ19 | 19 | 38 | 46 | M2-M12 | 9 | 9 | R-OGK-MK2/FZ19-A |
| MK3 | FZ19 | 19 | 38 | 46 | M2-M12 | 9 | 9 | R-OGK-MK3/FZ19-A |
| MK3 | FZ31 | 31 | 55 | 69 | M6-M20 | 15 | 15 | R-OGK-MK3/FZ31-A |
| MK4 | FZ48 | 48 | 79 | 108 | M14-M33 | 24 | 24 | R-OGK-MK4/FZ48-A |
| MK5 | FZ60 | 60 | 98 | 116 | M22-M48 | 26 | 26 | R-OGK-MK5/FZ60-A |
Стандарты: DIN (DIN-2080), TR (DIN-6327)
| Хвостовик | Адаптер | D | A | H | M | (-) | (+) | INDEX |
|---|---|---|---|---|---|---|---|---|
| DIN30 | FZ19 | 19 | 38 | 51 | M2-M12 | 9 | 9 | R-OGK-DIN30/FZ19 |
| DIN30 | FZ31 | 31 | 55 | 86 | M6-M20 | 15 | 15 | R-OGK-DIN30/FZ31 |
| DIN40 | FZ19 | 19 | 38 | 53 | M2-M12 | 9 | 9 | R-OGK-DIN40/FZ19 |
| DIN40 | FZ31 | 31 | 55 | 77 | M6-M20 | 15 | 15 | R-OGK-DIN40/FZ31 |
| DIN40 | FZ48 | 48 | 79 | 118 | M14-M33 | 24 | 24 | R-OGK-DIN40/FZ48 |
| DIN50 | FZ19 | 19 | 38 | 57 | M2-M12 | 9 | 9 | R-OGK-DIN50/FZ19 |
| DIN50 | FZ31 | 31 | 55 | 79 | M6-M20 | 15 | 15 | R-OGK-DIN50/FZ31 |
| DIN50 | FZ48 | 48 | 79 | 125 | M14-M33 | 24 | 24 | R-OGK-DIN50/FZ48 |
| DIN50 | FZ60 | 60 | 98 | 143 | M22-M48 | 26 | 26 | R-OGK-DIN50/FZ60 |
| TR20 | FZ19 | 19 | 38 | 53 | M2-M12 | 9 | 9 | R-OGK-TR20/FZ19 |
| TR28 | FZ19 | 19 | 38 | 53 | M2-M12 | 9 | 9 | R-OGK-TR28/FZ19 |
| TR28 | FZ31 | 31 | 55 | 76 | M6-M20 | 15 | 15 | R-OGK-TR28/FZ31 |
| TR36 | FZ19 | 19 | 38 | 55 | M2-M12 | 9 | 9 | R-OGK-TR36/FZ19 |
| TR36 | FZ31 | 31 | 55 | 78 | M6-M20 | 15 | 15 | R-OGK-TR36/FZ31 |
| TR36 | FZ48 | 48 | 79 | 111 | M14-M33 | 24 | 24 | R-OGK-TR36/FZ48 |
| TR36 | FZ60 | 60 | 98 | 123 | M22-M48 | 26 | 26 | R-OGK-TR36/FZ60 |
| TR48 | FZ48 | 48 | 79 | 115 | M14-M33 | 24 | 24 | R-OGK-TR48/FZ48 |
| TR48 | FZ60 | 60 | 98 | 127 | M22-M48 | 26 | 26 | R-OGK-TR48/FZ60 |
Пример заказа
R-OGK-DIN50/FZ60 — Доступнo со склада / По запросу
