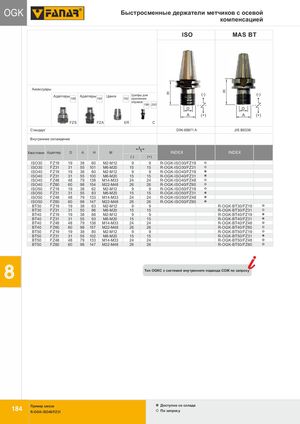

Общий каталог FANAR 2018 - страница 188
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
OGK — Быстросменные держатели метчиков с осевой компенсацией
Стандарты: ISO (DIN-69871 A), MAS BT (JIS B6339)
Аксессуары — Адаптеры (стр. 188, 190), Цанги (стр. 192), Цапфы для крепления оправок (стр. 199-200)
| Хвостовик | Адаптер | D | A | H | M | (-) | (+) | INDEX |
|---|---|---|---|---|---|---|---|---|
| ISO30 | FZ19 | 19 | 38 | 60 | M2-M12 | 9 | 9 | R-OGK-ISO30/FZ19 |
| ISO30 | FZ31 | 31 | 55 | 101 | M6-M20 | 15 | 15 | R-OGK-ISO30/FZ31 |
| ISO40 | FZ19 | 19 | 38 | 60 | M2-M12 | 9 | 9 | R-OGK-ISO40/FZ19 |
| ISO40 | FZ31 | 31 | 55 | 100 | M6-M20 | 15 | 15 | R-OGK-ISO40/FZ31 |
| ISO40 | FZ48 | 48 | 79 | 138 | M14-M33 | 24 | 24 | R-OGK-ISO40/FZ48 |
| ISO40 | FZ60 | 60 | 98 | 154 | M22-M48 | 26 | 26 | R-OGK-ISO40/FZ60 |
| ISO50 | FZ19 | 19 | 38 | 62 | M2-M12 | 9 | 9 | R-OGK-ISO50/FZ19 |
| ISO50 | FZ31 | 31 | 55 | 83 | M6-M20 | 15 | 15 | R-OGK-ISO50/FZ31 |
| ISO50 | FZ48 | 48 | 79 | 133 | M14-M33 | 24 | 24 | R-OGK-ISO50/FZ48 |
| ISO50 | FZ60 | 60 | 98 | 147 | M22-M48 | 26 | 26 | R-OGK-ISO50/FZ60 |
| BT30 | FZ19 | 19 | 38 | 63 | M2-M12 | 9 | 9 | R-OGK-BT30/FZ19 |
| BT30 | FZ31 | 31 | 55 | 96 | M6-M20 | 15 | 15 | R-OGK-BT30/FZ31 |
| BT40 | FZ19 | 19 | 38 | 68 | M2-M12 | 9 | 9 | R-OGK-BT40/FZ19 |
| BT40 | FZ31 | 31 | 55 | 93 | M6-M20 | 15 | 15 | R-OGK-BT40/FZ31 |
| BT40 | FZ48 | 48 | 79 | 138 | M14-M33 | 24 | 24 | R-OGK-BT40/FZ48 |
| BT40 | FZ60 | 60 | 98 | 157 | M22-M48 | 26 | 26 | R-OGK-BT40/FZ60 |
| BT50 | FZ19 | 19 | 38 | 80 | M2-M12 | 9 | 9 | R-OGK-BT50/FZ19 |
| BT50 | FZ31 | 31 | 55 | 102 | M6-M20 | 15 | 15 | R-OGK-BT50/FZ31 |
| BT50 | FZ48 | 48 | 79 | 133 | M14-M33 | 24 | 24 | R-OGK-BT50/FZ48 |
| BT50 | FZ60 | 60 | 98 | 147 | M22-M48 | 26 | 26 | R-OGK-BT50/FZ60 |
Тип OGKC с системой внутреннего подвода СОЖ по запросу
Пример заказа
R-OGK-ISO40/FZ31 — Доступнo со склада / По запросу
