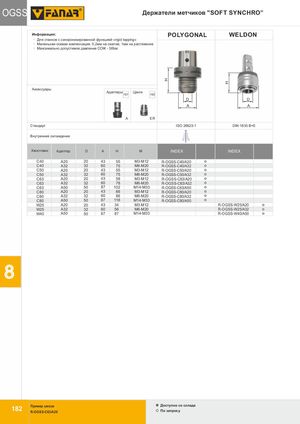

Общий каталог FANAR 2018 - страница 186
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
OGSS — Держатели метчиков "SOFT SYNCHRO”
Информация
- Для станков с синхронизированной функцией «rigid tapping»
- Маленькая осевая компенсация: 0,2мм на сжатие, 1мм на растяжение
- Максимально допустимое давление СОЖ - 50bar
Стандарты: POLYGONAL (ISO 26623-1), WELDON (DIN 1835 B+E)
Аксессуары — Адаптеры (стр. 191), Цанги (стр. 192)
| Хвостовик | Адаптер | D | A | H | M | INDEX |
|---|---|---|---|---|---|---|
| C40 | A20 | 20 | 43 | 55 | M3-M12 | R-OGSS-C40/A20 |
| C40 | A32 | 32 | 60 | 75 | M6-M20 | R-OGSS-C40/A32 |
| C50 | A20 | 20 | 43 | 55 | M3-M12 | R-OGSS-C50/A20 |
| C50 | A32 | 32 | 60 | 75 | M6-M20 | R-OGSS-C50/A32 |
| C63 | A20 | 20 | 43 | 58 | M3-M12 | R-OGSS-C63/A20 |
| C63 | A32 | 32 | 60 | 78 | M6-M20 | R-OGSS-C63/A32 |
| C63 | A50 | 50 | 87 | 102 | M14-M33 | R-OGSS-C63/A50 |
| C80 | A20 | 20 | 43 | 66 | M3-M12 | R-OGSS-C80/A20 |
| C80 | A32 | 32 | 60 | 86 | M6-M20 | R-OGSS-C80/A32 |
| C80 | A50 | 50 | 87 | 116 | M14-M33 | R-OGSS-C80/A50 |
| W25 | A20 | 20 | 43 | 34 | M3-M12 | R-OGSS-W25/A20 |
| W25 | A32 | 32 | 60 | 56 | M6-M20 | R-OGSS-W25/A32 |
| W40 | A50 | 50 | 87 | 87 | M14-M33 | R-OGSS-W40/A50 |
Пример заказа
R-OGSS-C63/A20 — Доступнo со склада / По запросу
