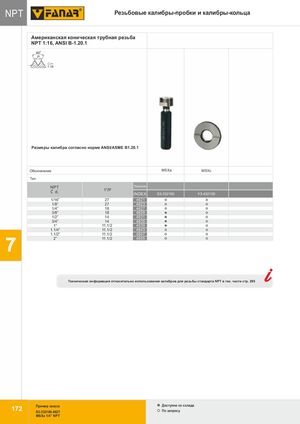

Общий каталог FANAR 2018 - страница 176

Предыдущая страница Следующая страница

Навигация

Резьбовые калибры-пробки и калибры-кольца NPT

Американская коническая трубная резьба NPT 1:16, ANSI B-1.20.1

HSSE, PM, конусность 1:16

Размеры калибра согласно норме ANSI/ASME B1.20.1.

ОбозначениеMSXaMSXc
NPT / Ć d1 / 1"/PINDEX S3-332100Y3-432100
1/16" / 274621
1/8" / 274623
1/4" / 184627
3/8" / 184629
1/2" / 144631
3/4" / 144635
1" / 11.1/24639
1.1/4" / 11.1/24643
1.1/2" / 11.1/24647
2" / 11.1/24655

Техническая информация относительно использования калибров для резьбы стандарта NPT — в технической части, стр. 295.

Пример заказа: S3-332100-4627 — MSXa 1/4" NPT

Доступнo со склада: По запросу
