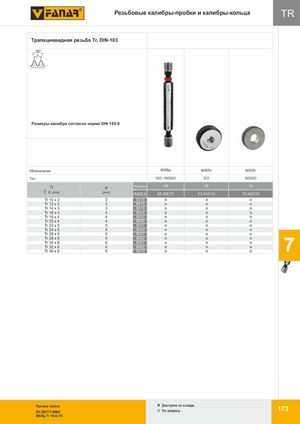

Резьбовые калибры-пробки и калибры-кольца TR
Трапециевидная резьба Tr, DIN-103
Угол профиля 30°
Размеры калибра согласно норме DIN 103-9.
| Обозначение | MSBg | MSRh | MSRk |
|---|---|---|---|
| Тип | GO / NOGO | GO | NOGO |
| Точность | 7H | 7e | 7e |
| Tr / Ć d1 (мм) / P (мм) | INDEX S3-302171 | Y3-412174 | Y3-422174 |
| Tr 10 x 2 | 8009 | ||
| Tr 12 x 3 | 8015 | ||
| Tr 14 x 3 | 8019 | ||
| Tr 16 x 4 | 8024 | ||
| Tr 18 x 4 | 8032 | ||
| Tr 20 x 4 | 8034 | ||
| Tr 22 x 5 | 8037 | ||
| Tr 24 x 5 | 8042 | ||
| Tr 26 x 5 | 8047 | ||
| Tr 28 x 5 | 8052 | ||
| Tr 30 x 6 | 8057 | ||
| Tr 32 x 6 | 8062 | ||
| Tr 36 x 6 | 8072 | ||
Пример заказа: S3-302171-8009 — MSBg Tr 10x2-7H
Доступнo со склада: По запросу
