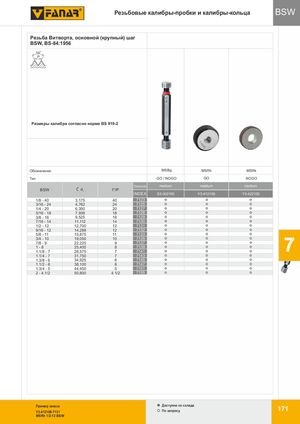

Общий каталог FANAR 2018 - страница 175

Предыдущая страница Следующая страница

Навигация

Резьбовые калибры-пробки и калибры-кольца BSW

Резьба Витворта, основной (крупный) шаг BSW, BS-84:1956

HSSE, PM

Размеры калибра согласно норме BS 919-2.

ОбозначениеMSBgMSRhMSRk
ТипGO / NOGOGONOGO
Точностьmediummediummedium
BSW / Ć d1 / 1"/PINDEX S3-302100Y3-412100Y3-422100
1/8 - 40 / 3,175 / 407123
3/16 - 24 / 4,762 / 247125
1/4 - 20 / 6,350 / 207127
5/16 - 18 / 7,938 / 187128
3/8 - 16 / 9,525 / 167129
7/16 - 14 / 11,112 / 147130
1/2 - 12 / 12,700 / 127131
9/16 - 12 / 14,288 / 127132
5/8 - 11 / 15,875 / 117133
3/4 - 10 / 19,050 / 107135
7/8 - 9 / 22,225 / 97137
1 - 8 / 25,400 / 87139
1.1/8 - 7 / 28,575 / 77141
1.1/4 - 7 / 31,750 / 77143
1.3/8 - 6 / 34,925 / 67145
1.1/2 - 6 / 38,100 / 67147
1.3/4 - 5 / 44,450 / 57151
2 - 4.1/2 / 50,800 / 4.1/27155

Пример заказа: Y3-412100-7131 — MSRh 1/2-12 BSW

Доступнo со склада: По запросу
