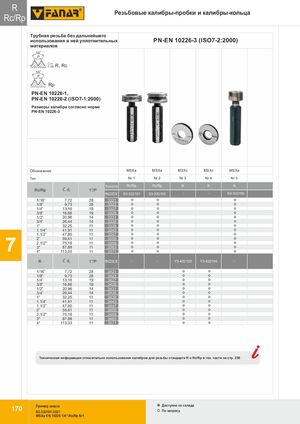

Общий каталог FANAR 2018 - страница 174
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Резьбовые калибры-пробки и калибры-кольца R, Rc/Rp
Трубная резьба без дальнейшего использования в ней уплотнительных материалов
PN-EN 10226-3 (ISO7-2:2000)
HSSE, PM, конусность 1:16 R, Rc
HSSE, PM, Rp
PN-EN 10226-1, PN-EN 10226-2 (ISO7-1:2000)
Размеры калибра согласно норме PN-EN 10226-3.
| Обозначение | MSXa Nr 1 | MSXa Nr 2 | MSXc Nr 3 | MSXc Nr 4 | MSXa Nr 5 |
|---|---|---|---|---|---|
| Точность | Rc/Rp | Rc/Rp | R | R | R |
| Rc/Rp / Ć d1 / 1"/P | INDEX S3-332101 | S3-332102 | - | - | S3-332105 |
| 1/16" / 7,72 / 28 | 3321 | ||||
| 1/8" / 9,73 / 28 | 3323 | ||||
| 1/4" / 13,16 / 19 | 3327 | ||||
| 3/8" / 16,66 / 19 | 3329 | ||||
| 1/2" / 20,96 / 14 | 3331 | ||||
| 3/4" / 26,44 / 14 | 3335 | ||||
| 1" / 32,25 / 11 | 3339 | ||||
| 1.1/4" / 41,91 / 11 | 3343 | ||||
| 1.1/2" / 47,80 / 11 | 3347 | ||||
| 2" / 59,61 / 11 | 3355 | ||||
| 2.1/2" / 75,18 / 11 | 3359 | ||||
| 3" / 87,88 / 11 | 3363 | ||||
| 4" / 113,03 / 11 | 3371 | ||||
| R / Ć d1 / 1"/P | - | Y3-432103 | Y3-432104 | - | |
|---|---|---|---|---|---|
| 1/16" / 7,72 / 28 | 3421 | ||||
| 1/8" / 9,73 / 28 | 3423 | ||||
| 1/4" / 13,16 / 19 | 3427 | ||||
| 3/8" / 16,66 / 19 | 3429 | ||||
| 1/2" / 20,96 / 14 | 3431 | ||||
| 3/4" / 26,44 / 14 | 3435 | ||||
| 1" / 32,25 / 11 | 3439 | ||||
| 1.1/4" / 41,91 / 11 | 3443 | ||||
| 1.1/2" / 47,80 / 11 | 3447 | ||||
| 2" / 59,61 / 11 | 3455 | ||||
| 2.1/2" / 75,18 / 11 | 3459 | ||||
| 3" / 87,88 / 11 | 3463 | ||||
| 4" / 113,03 / 11 | 3471 | ||||
Техническая информация относительно использования калибров для резьбы стандарта R и Rc/Rp — в технической части, стр. 250.
Пример заказа: S3-332101-3327 — MSXa EN 10226 1/4"-Rc/Rp Nr1
Доступнo со склада: По запросу
