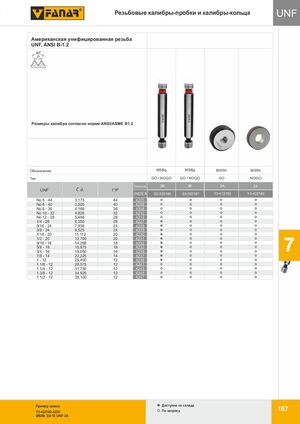

Общий каталог FANAR 2018 - страница 171

Предыдущая страница Следующая страница

Навигация

Резьбовые калибры-пробки и калибры-кольца UNF

Американская унифицированная резьба UNF, ANSI B-1.2

HSSE, PM

Размеры калибра согласно норме ANSI/ASME B1.2.

ОбозначениеMSBgMSBgMSRhMSRk
ТипGO / NOGOGO / NOGOGONOGO
Точность2B3B2A2A
UNF / Ć d1 / 1"/PINDEX S3-302186S3-302187Y3-412182Y3-422182
No 5 - 44 / 3,175 / 444205
No 6 - 40 / 3,505 / 404206
No 8 - 36 / 4,166 / 364208
No 10 - 32 / 4,826 / 324210
No 12 - 28 / 5,486 / 284212
1/4 - 28 / 6,350 / 284227
5/16 - 24 / 7,938 / 244228
3/8 - 24 / 9,525 / 244229
7/16 - 20 / 11,112 / 204230
1/2 - 20 / 12,700 / 204231
9/16 - 18 / 14,288 / 184232
5/8 - 18 / 15,875 / 184233
3/4 - 16 / 19,050 / 164235
7/8 - 14 / 22,225 / 144237
1 - 12 / 25,400 / 124239
1.1/8 - 12 / 28,575 / 124241
1.1/4 - 12 / 31,750 / 124243
1.3/8 - 12 / 34,925 / 124245
1.1/2 - 12 / 38,100 / 124247

Пример заказа: Y3-422182-4235 — MSRk 3/4-16 UNF-2A

Доступнo со склада: По запросу
