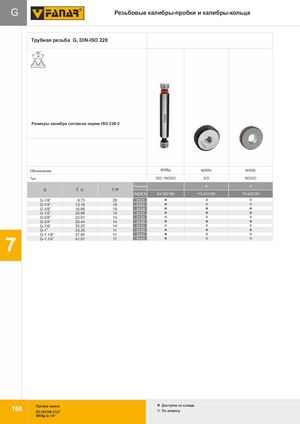

Резьбовые калибры-пробки и калибры-кольца G

Трубная резьба G, DIN-ISO 228

HSSE, PM

Размеры калибра согласно норме ISO 228-2.

ОбозначениеMSBgMSRhMSRk
ТипGO / NOGOGONOGO
ТочностьAA
G / Ć d1 / 1"/PINDEX S3-302180Y3-412180Y3-422180
G-1/8" / 9,73 / 283123
G-1/4" / 13,16 / 193127
G-3/8" / 16,66 / 193129
G-1/2" / 20,96 / 143131
G-5/8" / 22,91 / 143133
G-3/4" / 26,44 / 143135
G-7/8" / 30,20 / 143137
G-1" / 33,25 / 113139
G-1.1/8" / 37,90 / 113141
G-1.1/4" / 41,91 / 113143

Пример заказа: S3-302180-3127 — MSBg G-1/4"

Доступнo со склада: По запросу
