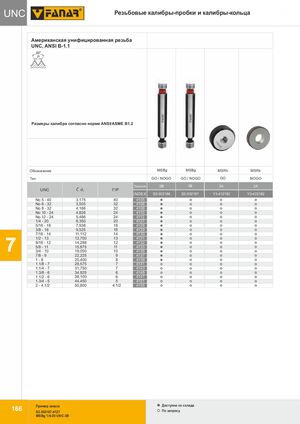

Общий каталог FANAR 2018 - страница 170
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Резьбовые калибры-пробки и калибры-кольца UNC
Американская унифицированная резьба UNC, ANSI B-1.1
HSSE, PM
Размеры калибра согласно норме ANSI/ASME B1.2.
| Обозначение | MSBg | MSBg | MSRh | MSRk |
|---|---|---|---|---|
| Тип | GO / NOGO | GO / NOGO | GO | NOGO |
| Точность | 2B | 3B | 2A | 2A |
| UNC / Ć d1 / 1"/P | INDEX S3-302186 | S3-302187 | Y3-412182 | Y3-422182 |
| No 5 - 40 / 3,175 / 40 | 4105 | |||
| No 6 - 32 / 3,505 / 32 | 4106 | |||
| No 8 - 32 / 4,166 / 32 | 4108 | |||
| No 10 - 24 / 4,826 / 24 | 4110 | |||
| No 12 - 24 / 5,486 / 24 | 4112 | |||
| 1/4 - 20 / 6,350 / 20 | 4127 | |||
| 5/16 - 18 / 7,938 / 18 | 4128 | |||
| 3/8 - 16 / 9,525 / 16 | 4129 | |||
| 7/16 - 14 / 11,112 / 14 | 4130 | |||
| 1/2 - 13 / 12,700 / 13 | 4131 | |||
| 9/16 - 12 / 14,288 / 12 | 4132 | |||
| 5/8 - 11 / 15,875 / 11 | 4133 | |||
| 3/4 - 10 / 19,050 / 10 | 4135 | |||
| 7/8 - 9 / 22,225 / 9 | 4137 | |||
| 1 - 8 / 25,400 / 8 | 4139 | |||
| 1.1/8 - 7 / 28,575 / 7 | 4141 | |||
| 1.1/4 - 7 / 31,750 / 7 | 4143 | |||
| 1.3/8 - 6 / 34,925 / 6 | 4145 | |||
| 1.1/2 - 6 / 38,100 / 6 | 4147 | |||
| 1.3/4 - 5 / 44,450 / 5 | 4151 | |||
| 2 - 4.1/2 / 50,800 / 4.1/2 | 4155 | |||
Пример заказа: S3-302187-4127 — MSBg 1/4-20 UNC-3B
Доступнo со склада: По запросу
