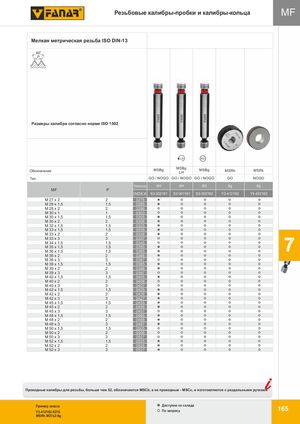

Общий каталог FANAR 2018 - страница 169
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Резьбовые калибры-пробки и калибры-кольца
Мелкая метрическая резьба ISO DIN-13
HSSE, PM
Размеры калибра согласно норме ISO 1502.
| Обозначение | MSBg (LH) | MSBg | MSBg (6G) | MSRh | MSRk |
|---|---|---|---|---|---|
| Тип | GO / NOGO | GO / NOGO | GO / NOGO | GO | NOGO |
| Точность | 6H | 6H | 6G | 6g | 6g |
| MF / P | INDEX S3-302161 | S3-301161 | S3-302162 | Y3-412162 | Y3-422162 |
| M27 x 2 | 0276 | ||||
| M28 x 1,5 | 0285 | ||||
| M28 x 2 | 0286 | ||||
| M30 x 1 | 0303 | ||||
| M30 x 1,5 | 0305 | ||||
| M30 x 2 | 0306 | ||||
| M32 x 1,5 | 0325 | ||||
| M33 x 1,5 | 0335 | ||||
| M33 x 2 | 0336 | ||||
| M33 x 3 | 0337 | ||||
| M34 x 1,5 | 0345 | ||||
| M35 x 1,5 | 0355 | ||||
| M36 x 1,5 | 0365 | ||||
| M36 x 2 | 0366 | ||||
| M36 x 3 | 0367 | ||||
| M38 x 1,5 | 0385 | ||||
| M39 x 2 | 0396 | ||||
| M39 x 3 | 0397 | ||||
| M40 x 1,5 | 0405 | ||||
| M40 x 2 | 0406 | ||||
| M40 x 3 | 0407 | ||||
| M42 x 1,5 | 0425 | ||||
| M42 x 2 | 0426 | ||||
| M42 x 3 | 0427 | ||||
| M45 x 1,5 | 0455 | ||||
| M45 x 2 | 0456 | ||||
| M45 x 3 | 0457 | ||||
| M48 x 1,5 | 0485 | ||||
| M48 x 2 | 0486 | ||||
| M48 x 3 | 0487 | ||||
| M50 x 1,5 | 0505 | ||||
| M50 x 2 | 0506 | ||||
| M50 x 3 | 0507 | ||||
| M52 x 1,5 | 0525 | ||||
| M52 x 2 | 0526 | ||||
| M52 x 3 | 0527 | ||||
Проходные калибры для резьбы больше чем 52 обозначаются MSCb, а непроходные — MSCc, и изготавливаются с раздельными ручками.
Пример заказа: Y3-412162-0276 — MSRh M27x2-6g
Доступнo со склада: По запросу
