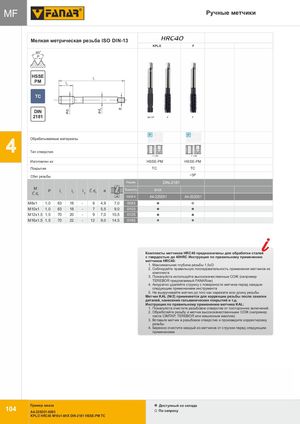

Ручные метчики. Мелкая метрическая резьба ISO, DIN-13, HRC40
Комплект KPL-800: KPL/2, F, норма DIN-2181.
| Параметр | KPL/2 (Nr1-P) | F |
|---|---|---|
| Обрабатываемые материалы | P, M, K / N, S, H | P, M, K / N, S, H |
| Тип отверстия | < 1,5d | < 1,5d |
| Изготовлен из | HSSE-PM | HSSE-PM |
| Покрытие | TC | TC |
| Сбег резьбы | - | ~3P |
| Норма | DIN-2181 | |
| Точность | 6HX | |
| INDEX | A4-225D51 | A4-202D51 |
| Резьба M | P | l1 | l2 | l3 | Ćd2 | Ćd1 | a | № (INDEX) |
|---|---|---|---|---|---|---|---|---|
| M8x1 | 1,0 | 63 | 18 | - | 6 | 4,9 | 7,0 | 0083 |
| M10x1 | 1,0 | 63 | 18 | - | 7 | 5,5 | 9,0 | 0103 |
| M12x1,5 | 1,5 | 70 | 20 | - | 9 | 7,0 | 10,5 | 0125 |
| M16x1,5 | 1,5 | 70 | 22 | - | 12 | 9,0 | 14,5 | 0165 |
Комплекты метчиков HRC40 предназначены для обработки сталей с твёрдостью до 40HRC.
Инструкция по правильному применению метчиков HRC40
- Максимальная глубина резьбы 1,5xD.
- Соблюдайте правильную последовательность применения метчиков из комплекта.
- Пожалуйста, используйте высококачественные СОЖ (например, TEREBOR, предлагаемый FANAR).
- Аккуратно удаляйте стружку с поверхности метчика перед каждым следующим применением инструмента.
- Не выкручивайте метчик до того, как нарежете всю длину резьбы.
Метчик KAL (Nr2) применяется для коррекции резьбы после закалки деталей, нанесения гальванических покрытий и т.д.
Инструкция по правильному применению метчика KAL
- Пожалуйста, очистите резьбовое отверстие от посторонних включений.
- Обработайте резьбу и метчик высококачественными СОЖ (например, паста CIMTAP, TEREBOR или машинным маслом).
- Вставьте метчик в резьбовое отверстие и произведите корректировку резьбы.
- Бережно очистите каждый из метчиков от стружки перед следующим применением.
Пример заказа: A4-225D51-0083 — KPL/2 HRC40 M10x1-6HX DIN-2181 HSSE-PM TC. Доступный со склада: по запросу.
