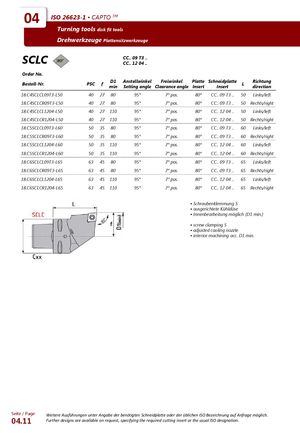

Каталог WSW оправки - страница 99
Навигация
Каталог EWS запчасти
Основной каталог EWS
ISO 26623-1 ▪ CAPTO™
Токарные инструменты для установки на диск
SCLC — CC.. 09 T3 .. / CC.. 12 04 ..
| Заказной номер | PSC | f | D1 мин. | Угол установки | Задний угол | Пластина | Пластина | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.C4SCLCL09T3-L50 | 40 | 27 | 80 | 95° | 7° полож. | 80° | CC.. 09 T3 .. | 50 | левое |
| 18.C4SCLCR09T3-L50 | 40 | 27 | 80 | 95° | 7° полож. | 80° | CC.. 09 T3 .. | 50 | правое |
| 18.C4SCLCL1204-L50 | 40 | 27 | 110 | 95° | 7° полож. | 80° | CC.. 12 04 .. | 50 | левое |
| 18.C4SCLCR1204-L50 | 40 | 27 | 110 | 95° | 7° полож. | 80° | CC.. 12 04 .. | 50 | правое |
| 18.C5SCLCL09T3-L60 | 50 | 35 | 80 | 95° | 7° полож. | 80° | CC.. 09 T3 .. | 60 | левое |
| 18.C5SCLCR09T3-L60 | 50 | 35 | 80 | 95° | 7° полож. | 80° | CC.. 09 T3 .. | 60 | правое |
| 18.C5SCLCL1204-L60 | 50 | 35 | 110 | 95° | 7° полож. | 80° | CC.. 12 04 .. | 60 | левое |
| 18.C5SCLCR1204-L60 | 50 | 35 | 110 | 95° | 7° полож. | 80° | CC.. 12 04 .. | 60 | правое |
| 18.C6SCLCL09T3-L65 | 63 | 45 | 80 | 95° | 7° полож. | 80° | CC.. 09 T3 .. | 65 | левое |
| 18.C6SCLCR09T3-L65 | 63 | 45 | 80 | 95° | 7° полож. | 80° | CC.. 09 T3 .. | 65 | правое |
| 18.C6SCLCL1204-L65 | 63 | 45 | 110 | 95° | 7° полож. | 80° | CC.. 12 04 .. | 65 | левое |
| 18.C6SCLCR1204-L65 | 63 | 45 | 110 | 95° | 7° полож. | 80° | CC.. 12 04 .. | 65 | правое |
- Зажим винтом S
- Выровненное сопло охлаждения
- Возможна внутренняя обработка (D1 мин.)
Возможны другие исполнения по запросу с указанием требуемой режущей пластины или стандартного обозначения ISO.
