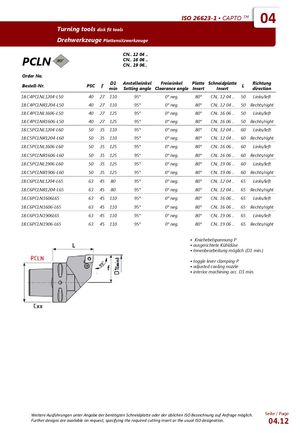

Каталог WSW оправки - страница 100

ISO 26623-1 ▪ CAPTO TM 04 Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge CN.. 12 04 .. PCLN CN.. 16 06 ..CN.. 19 06.. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C4PCLNL1204-L50 40 27 110 95° 0° neg. 80° CN.. 12 04 .. 50 Links/left 18.C4PCLNR1204-L50 40 27 110 95° 0° neg. 80° CN.. 12 04 .. 50 Rechts/right 18.C4PCLNL1606-L50 40 27 125 95° 0° neg. 80° CN.. 16 06 .. 50 Links/left 18.C4PCLNR1606-L50 40 27 125 95° 0° neg. 80° CN.. 16 06 .. 50 Rechts/right 18.C5PCLNL1204-L60 50 35 110 95° 0° neg. 80° CN.. 12 04 .. 60 Links/left 18.C5PCLNR1204-L60 50 35 110 95° 0° neg. 80° CN.. 12 04 .. 60 Rechts/right 18.C5PCLNL1606-L60 50 35 125 95° 0° neg. 80° CN.. 16 06 .. 60 Links/left 18.C5PCLNR1606-L60 50 35 125 95° 0° neg. 80° CN.. 16 06 .. 60 Rechts/right 18.C5PCLNL1906-L60 50 35 125 95° 0° neg. 80° CN.. 19 06 .. 60 Links/left 18.C5PCLNR1906-L60 50 35 125 95° 0° neg. 80° CN.. 19 06 .. 60 Rechts/right 18.C6PCLNL1204-L65 63 45 80 95° 0° neg. 80° CN.. 12 04 .. 65 Links/left 18.C6PCLNR1204-L65 63 45 80 95° 0° neg. 80° CN.. 12 04 .. 65 Rechts/right 18.C6PCLN1606L65 63 45 110 95° 0° neg. 80° CN.. 16 06 .. 65 Links/left 18.C6PCLN1606-L65 63 45 110 95° 0° neg. 80° CN.. 16 06 .. 65 Rechts/right 18.C6PCLN1906L65 63 45 110 95° 0° neg. 80° CN.. 19 06 .. 65 Links/left 18.C6PCLN1906-L65 63 45 110 95° 0° neg. 80° CN.. 19 06 .. 65 Rechts/right ▪ Kniehebelspannung P ▪ ausgerichtete Kühldüse ▪ Innenbearbeitung möglich (D1 min.) ▪ toggle lever clamping P ▪ adjusted cooling nozzle ▪ interior machining acc. D1 min. Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. Seite / Page Further designs are available on request, specifying the required cutting insert or the usual ISO designation. 04.12
