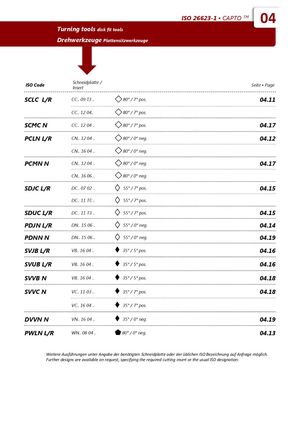

ISO 26623-1 ▪ CAPTO™
Токарные инструменты для установки на диск
| Код ISO | Пластина | Угол установки / задний угол | Страница |
|---|---|---|---|
| SCLC L/R | CC.. 09 T3 .. / CC.. 12 04.. | 80° / 7° полож. | 04.11 |
| SCMC N | CC.. 12 04 .. | 80° / 7° полож. | 04.17 |
| PCLN L/R | CN.. 12 04 .. / CN.. 16 04 .. | 80° / 0° отриц. | 04.12 |
| PCMN N | CN.. 12 04 .. / CN.. 16 06 .. | 80° / 0° отриц. | 04.17 |
| SDJC L/R | DC.. 07 02 .. / DC.. 11 TC .. | 55° / 7° полож. | 04.15 |
| SDUC L/R | DC.. 11 T3 .. | 55° / 7° полож. | 04.15 |
| PDJN L/R | DN.. 15 06 .. | 55° / 0° отриц. | 04.14 |
| PDNN N | DN.. 15 06 .. | 55° / 0° отриц. | 04.19 |
| SVJB L/R | VB.. 16 04 .. | 35° / 5° полож. | 04.16 |
| SVUB L/R | VB.. 16 04 .. | 35° / 5° полож. | 04.16 |
| SVVB N | VB.. 16 04 .. | 35° / 5° полож. | 04.18 |
| SVVC N | VC.. 11 03 .. / VC.. 16 04 .. | 35° / 7° полож. | 04.18 |
| DVVN N | VN.. 16 04 .. | 35° / 0° отриц. | 04.19 |
| PWLN L/R | WN.. 08 04 .. | 80° / 0° отриц. | 04.13 |
Возможны другие исполнения по запросу с указанием требуемой режущей пластины или стандартного обозначения ISO.
