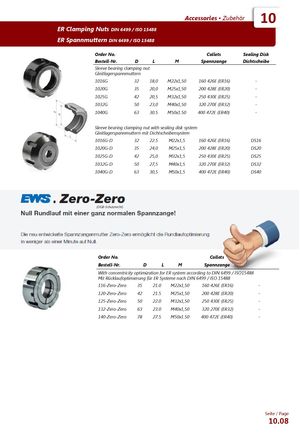

Каталог WSW оправки - страница 154
Навигация
Каталог EWS запчасти
Основной каталог EWS
10 Принадлежности
Зажимные гайки ER DIN 6499 / ISO 15488
Зажимная гайка со скользящей опорой:
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
|---|---|---|---|---|---|
| 1016G | 32 | 18,0 | M22x1,50 | 160 426E (ER16) | - |
| 1020G | 35 | 20,0 | M25x1,50 | 200 428E (ER20) | - |
| 1025G | 42 | 20,5 | M32x1,50 | 250 430E (ER25) | - |
| 1032G | 50 | 23,0 | M40x1,50 | 320 270E (ER32) | - |
| 1040G | 63 | 30.5 | M50x1.50 | 400 472E (ER40) | - |
Зажимная гайка со скользящей опорой и системой уплотнительного диска:
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
|---|---|---|---|---|---|
| 1016G-D | 32 | 22.5 | M22x1,5 | 160 426E (ER16) | DS16 |
| 1020G-D | 35 | 24,0 | M25x1,5 | 200 428E (ER20) | DS20 |
| 1025G-D | 42 | 25,0 | M32x1,5 | 250 430E (ER25) | DS25 |
| 1032G-D | 50 | 27,5 | M40x1,5 | 320 270E (ER32) | DS32 |
| 1040G-D | 63 | 30,5 | M50x1,5 | 400 472E (ER40) | DS40 |
(Защищено немецким патентом.)
С компенсацией радиального биения для системы ER согласно DIN 6499 / ISO15488:
| Номер заказа | D | L | M | Цанга |
|---|---|---|---|---|
| 116-Zero-Zero | 35 | 21.0 | M22x1,50 | 160 426E (ER16) |
| 120-Zero-Zero | 42 | 21.5 | M25x1,50 | 200 428E (ER20) |
| 125-Zero-Zero | 50 | 22.0 | M32x1,50 | 250 430E (ER25) |
| 132-Zero-Zero | 63 | 23.0 | M40x1,50 | 320 270E (ER32) |
| 140-Zero-Zero | 78 | 27.5 | M50x1.50 | 400 472E (ER40) |
