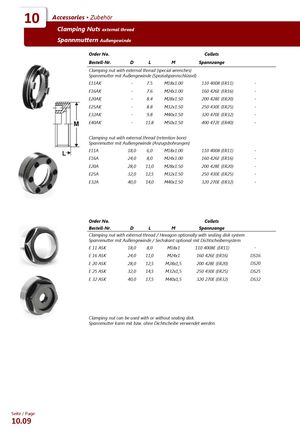

Каталог WSW оправки - страница 155
Навигация
Каталог EWS запчасти
Основной каталог EWS
10 Принадлежности
Зажимные гайки с наружной резьбой
Зажимная гайка с наружной резьбой (специальные ключи):
| Номер заказа | D | L | M | Цанга |
|---|---|---|---|---|
| E11AK | - | 7.5 | M18x1.00 | 110 4008 (ER11) |
| E16AK | - | 7.6 | M24x1.00 | 160 426E (ER16) |
| E20AK | - | 8.4 | M28x1.50 | 200 428E (ER20) |
| E25AK | - | 8.8 | M32x1.50 | 250 430E (ER25) |
| E32AK | - | 9.8 | M40x1.50 | 320 470E (ER32) |
| E40AK | - | 11.8 | M50x1.50 | 400 472E (ER40) |
Зажимная гайка с наружной резьбой (отверстия для затяжки):
| Номер заказа | D | L | M | Цанга |
|---|---|---|---|---|
| E11A | 18,0 | 6,0 | M18x1.00 | 110 4008 (ER11) |
| E16A | 24,0 | 8,0 | M24x1.00 | 160 426E (ER16) |
| E20A | 28,0 | 11,0 | M28x1.50 | 200 428E (ER20) |
| E25A | 32,0 | 12,5 | M32x1.50 | 250 430E (ER25) |
| E32A | 40,0 | 14,0 | M40x1.50 | 320 270E (ER32) |
Зажимная гайка с наружной резьбой / шестигранная, опционально с системой уплотнительного диска:
| Номер заказа | D | L | M | Цанга |
|---|---|---|---|---|
| E 11 ASK | 18,0 | 8,0 | M18x1 | 110 4008E (ER11) |
| E 16 ASK | 24,0 | 11,0 | M24x1 | 160 426E (ER16), DS16 |
| E 20 ASK | 28,0 | 12,5 | M28x1,5 | 200 428E (ER20), DS20 |
| E 25 ASK | 32,0 | 14,5 | M32x1,5 | 250 430E (ER25), DS25 |
| E 32 ASK | 40,0 | 17,5 | M40x1,5 | 320 270E (ER32), DS32 |
Зажимная гайка может использоваться как с уплотнительным диском, так и без него.
