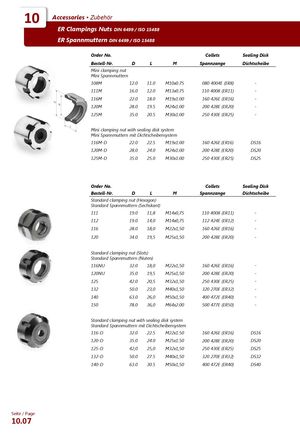

10 Принадлежности
Зажимные гайки ER DIN 6499 / ISO 15488
| Мини зажимная гайка | |||||
|---|---|---|---|---|---|
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
| 108M | 12.0 | 11.0 | M10x0.75 | 080 4004E (ER8) | - |
| 111M | 16.0 | 12.0 | M13x0.75 | 110 4008 (ER11) | - |
| 116M | 22.0 | 18.0 | M19x1.00 | 160 426E (ER16) | - |
| 120M | 28.0 | 19.5 | M24x1.00 | 200 428E (ER20) | - |
| 125M | 35.0 | 20.5 | M30x1.00 | 250 430E (ER25) | - |
Мини зажимная гайка с системой уплотнительного диска:
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
|---|---|---|---|---|---|
| 116M-D | 22.0 | 22.5 | M19x1.00 | 160 426E (ER16) | DS16 |
| 120M-D | 28.0 | 24.0 | M24x1.00 | 200 428E (ER20) | DS20 |
| 125M-D | 35.0 | 25.0 | M30x1.00 | 250 430E (ER25) | DS25 |
Стандартная зажимная гайка (шестигранная):
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
|---|---|---|---|---|---|
| 111 | 19.0 | 11,8 | M14x0,75 | 110 4008 (ER11) | - |
| 112 | 19.0 | 14,0 | M14x0,75 | 112 424E (ER12) | - |
| 116 | 28.0 | 18,0 | M22x1,50 | 160 426E (ER16) | - |
| 120 | 34.0 | 19,5 | M25x1,50 | 200 428E (ER20) | - |
Стандартная зажимная гайка (со шлицами):
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
|---|---|---|---|---|---|
| 116NU | 32.0 | 18,0 | M22x1,50 | 160 426E (ER16) | - |
| 120NU | 35.0 | 19,5 | M25x1,50 | 200 428E (ER20) | - |
| 125 | 42.0 | 20,5 | M32x1,50 | 250 430E (ER25) | - |
| 132 | 50.0 | 23,0 | M40x1,50 | 320 270E (ER32) | - |
| 140 | 63.0 | 26,0 | M50x1,50 | 400 472E (ER40) | - |
| 150 | 78.0 | 36,0 | M64x2.00 | 500 477E (ER50) | - |
Стандартная зажимная гайка с системой уплотнительного диска:
| Номер заказа | D | L | M | Цанга | Уплотнительный диск |
|---|---|---|---|---|---|
| 116-D | 32.0 | 22.5 | M22x1.50 | 160 426E (ER16) | DS16 |
| 120-D | 35.0 | 24.0 | M25x1.50 | 200 428E (ER20) | DS20 |
| 125-D | 42,0 | 25,0 | M32x1,50 | 250 430E (ER25) | DS25 |
| 132-D | 50.0 | 27.5 | M40x1,50 | 320 270E (ER32) | DS32 |
| 140-D | 63.0 | 30.5 | M50x1,50 | 400 472E (ER40) | DS40 |
