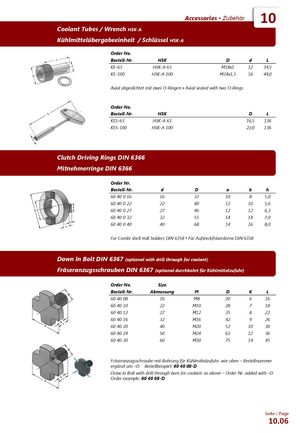

Каталог WSW оправки - страница 152
Навигация
Каталог EWS запчасти
Основной каталог EWS
10 Принадлежности
Устройства подачи охлаждающей жидкости / ключ HSK-A
| Номер заказа | HSK | D | d | L |
|---|---|---|---|---|
| KE-63 | HSK-A 63 | M18x1 | 12 | 34,5 |
| KE-100 | HSK-A 100 | M24x1,5 | 16 | 44,0 |
С осевым уплотнением двумя уплотнительными кольцами.
| Номер заказа | HSK | D | L |
|---|---|---|---|
| KES-63 | HSK-A 63 | 16,5 | 136 |
| KES-100 | HSK-A 100 | 22,0 | 136 |
Кольца-поводки DIN 6366
| Номер заказа | d | D | a | b | h |
|---|---|---|---|---|---|
| 60 40 0 16 | 16 | 32 | 10 | 8 | 5,0 |
| 60 40 0 22 | 22 | 40 | 12 | 10 | 5,6 |
| 60 40 0 27 | 27 | 46 | 12 | 12 | 6,3 |
| 60 40 0 32 | 32 | 55 | 14 | 14 | 7,0 |
| 60 40 0 40 | 40 | 68 | 14 | 16 | 8,0 |
Для оправок насадных фрез DIN 6358.
Стяжные винты для фрез DIN 6367 (опционально с отверстием для подачи охлаждающей жидкости)
| Номер заказа | Размер | M | D | K | L |
|---|---|---|---|---|---|
| 60 40 08 | 16 | M8 | 20 | 6 | 16 |
| 60 40 10 | 22 | M10 | 28 | 7 | 18 |
| 60 40 12 | 27 | M12 | 35 | 8 | 22 |
| 60 40 16 | 32 | M16 | 42 | 9 | 26 |
| 60 40 20 | 40 | M20 | 52 | 10 | 30 |
| 60 40 24 | 50 | M24 | 63 | 12 | 36 |
| 60 40 30 | 60 | M30 | 75 | 14 | 45 |
Стяжной винт для фрез с отверстием для подачи охлаждающей жидкости: как указано выше — к номеру заказа добавляется «-D». Пример заказа: 60 40 08-D.
