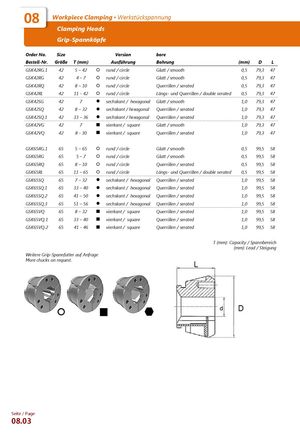

08 Workpiece Clamping ▪ Werkstückspannung
Grip-зажимные головки
| Order No / Bestell-Nr. | Размер | T (мм) | Исполнение | Отверстие | (мм) | D | L |
|---|---|---|---|---|---|---|---|
| GSK42RG.1 | 42 | 5 – 42 | круглое | гладкое | 0,5 | 79,3 | 47 |
| GSK42RG | 42 | 4–7 | круглое | гладкое | 0,5 | 79,3 | 47 |
| GSK42RQ | 42 | 8 – 10 | круглое | поперечные рифления | 0,5 | 79,3 | 47 |
| GSK42RL | 42 | 11 - 42 | круглое | продольные и поперечные рифления | 0,5 | 79,3 | 47 |
| GSK42SG | 42 | 7 | шестигранное | гладкое | 1,0 | 79,3 | 47 |
| GSK42SQ | 42 | 8 – 32 | шестигранное | поперечные рифления | 1,0 | 79,3 | 47 |
| GSK42SQ.1 | 42 | 33 – 36 | шестигранное | поперечные рифления | 1,0 | 79,3 | 47 |
| GSK42VG | 42 | 7 | квадратное | гладкое | 1,0 | 79,3 | 47 |
| GSK42VQ | 42 | 8 - 30 | квадратное | поперечные рифления | 1,0 | 79,3 | 47 |
| GSK65RG.1 | 65 | 5 – 65 | круглое | гладкое | 0,5 | 99,5 | 58 |
| GSK65RG | 65 | 5–7 | круглое | гладкое | 0,5 | 99,5 | 58 |
| GSK65RQ | 65 | 8 – 10 | круглое | поперечные рифления | 0,5 | 99,5 | 58 |
| GSK65RL | 65 | 11 – 65 | круглое | продольные и поперечные рифления | 0,5 | 99,5 | 58 |
| GSK65SQ | 65 | 7 – 32 | шестигранное | поперечные рифления | 1,0 | 99,5 | 58 |
| GSK65SQ.1 | 65 | 33 – 40 | шестигранное | поперечные рифления | 1,0 | 99,5 | 58 |
| GSK65SQ.2 | 65 | 41 – 50 | шестигранное | поперечные рифления | 1,0 | 99,5 | 58 |
| GSK65SQ.3 | 65 | 51 – 56 | шестигранное | поперечные рифления | 1,0 | 99,5 | 58 |
| GSK65VQ | 65 | 8 – 32 | квадратное | поперечные рифления | 1,0 | 99,5 | 58 |
| GSK65VQ.1 | 65 | 33 – 40 | квадратное | поперечные рифления | 1,0 | 99,5 | 58 |
| GSK65VQ.2 | 65 | 41 - 46 | квадратное | поперечные рифления | 1,0 | 99,5 | 58 |
T (мм): диапазон зажима. (мм): шаг резьбы.
Другие Grip-патроны по запросу.
