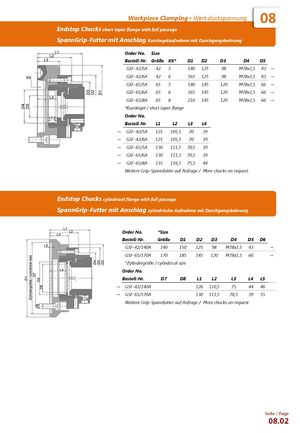

Workpiece Clamping ▪ Werkstückspannung 08
Патрон с упором и сквозным отверстием, короткий конусный фланец
| Order No / Bestell-Nr. | Размер | KK* | D1 | D2 | D3 | D4 | D5 |
|---|---|---|---|---|---|---|---|
| GSF-42/5A | 42 | 5 | 140 | 125 | 98 | M78x1,5 | 43 |
| GSF-42/6A | 42 | 6 | 165 | 125 | 98 | M78x1,5 | 43 |
| GSF-65/5A | 65 | 5 | 140 | 145 | 120 | M78x1,5 | 66 |
| GSF-65/6A | 65 | 6 | 165 | 145 | 120 | M78x1,5 | 66 |
| GSF-65/8A | 65 | 8 | 210 | 145 | 120 | M78x1,5 | 66 |
*Короткий конус.
| Order No / Bestell-Nr. | L1 | L2 | L3 | L4 |
|---|---|---|---|---|
| GSF-42/5A | 121 | 105,5 | 70 | 39 |
| GSF-42/6A | 121 | 105,5 | 70 | 39 |
| GSF-65/5A | 130 | 111,5 | 70,5 | 39 |
| GSF-65/6A | 130 | 111,5 | 70,5 | 39 |
| GSF-65/8A | 135 | 116,5 | 75,5 | 44 |
Другие Grip-патроны по запросу.
Патрон с упором и сквозным отверстием, цилиндрическое посадочное место
| Order No / Bestell-Nr. | Размер* | D1 | D2 | D3 | D4 | D5 | D6 |
|---|---|---|---|---|---|---|---|
| GSF-42/140A | 140 | 150 | 125 | 98 | M78x1,5 | 43 | |
| GSF-65/170A | 170 | 185 | 145 | 120 | M78x1,5 | 66 |
*Цилиндрический размер.
| Order No / Bestell-Nr. | D7 | D8 | L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|---|---|---|
| GSF-42/140A | 126 | 110,5 | 75 | 44 | 46 | ||
| GSF-65/170A | 130 | 111,5 | 70,5 | 39 | 55 |
Другие Grip-патроны по запросу.
