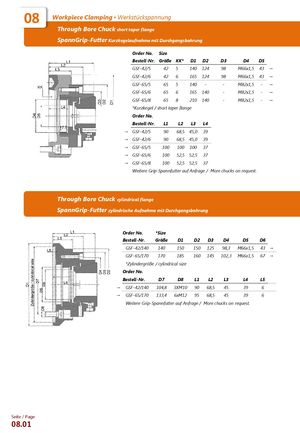

08 Workpiece Clamping ▪ Werkstückspannung
Патрон со сквозным отверстием, короткий конусный фланец
| Order No / Bestell-Nr. | Размер | KK* | D1 | D2 | D3 | D4 | D5 |
|---|---|---|---|---|---|---|---|
| GSF-42/5 | 42 | 5 | 140 | 124 | 98 | M66x1,5 | 43 |
| GSF-42/6 | 42 | 6 | 165 | 124 | 98 | M66x1,5 | 43 |
| GSF-65/5 | 65 | 5 | 140 | - | - | M82x1,5 | - |
| GSF-65/6 | 65 | 6 | 165 | 140 | - | M82x1,5 | - |
| GSF-65/8 | 65 | 8 | 210 | 140 | - | M82x1,5 | - |
*Короткий конус.
| Order No / Bestell-Nr. | L1 | L2 | L3 | L4 |
|---|---|---|---|---|
| GSF-42/5 | 90 | 68,5 | 45,0 | 39 |
| GSF-42/6 | 90 | 68,5 | 45,0 | 39 |
| GSF-65/5 | 100 | 100 | 100 | 37 |
| GSF-65/6 | 100 | 52,5 | 52,5 | 37 |
| GSF-65/8 | 100 | 52,5 | 52,5 | 37 |
Другие Grip-патроны по запросу.
Патрон со сквозным отверстием, цилиндрическое посадочное место
| Order No / Bestell-Nr. | Размер* | D1 | D2 | D3 | D4 | D5 | D6 |
|---|---|---|---|---|---|---|---|
| GSF-42/140 | 140 | 150 | 150 | 125 | 98,3 | M66x1,5 | 43 |
| GSF-65/170 | 170 | 185 | 160 | 145 | 102,3 | M66x1,5 | 67 |
*Цилиндрический размер.
| Order No / Bestell-Nr. | D7 | D8 | L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|---|---|---|
| GSF-42/140 | 104,8 | 3xM10 | 90 | 68,5 | 45 | 39 | 6 |
| GSF-65/170 | 133,4 | 6xM12 | 95 | 68,5 | 45 | 39 | 6 |
Другие Grip-патроны по запросу.
