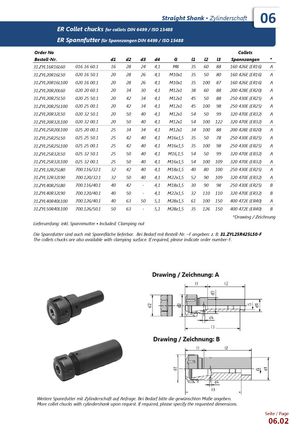

Straight Shank ▪ Zylinderschaft ▪ 06
Патроны ER для цанг DIN 6499 / ISO 15488
| Order No. / Bestell-Nr. | d1 | d2 | d3 | d4 | G | l1 | l2 | l3 | Цанга | * | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 31.ZYL16R16L60 | 016 16 60.1 | 16 | 28 | 24 | 4,1 | M8 | 35 | 60 | 88 | 160 426E (ER16) | A |
| 31.ZYL20R16L50 | 020 16 50.1 | 20 | 28 | 26 | 4,1 | M10x1 | 35 | 50 | 80 | 160 426E (ER16) | A |
| 31.ZYL20R16L100 | 020 16 00.1 | 20 | 28 | 26 | 4,1 | M10x1 | 35 | 100 | 87 | 160 426E (ER16) | A |
| 31.ZYL20R20L60 | 020 20 60.1 | 20 | 34 | 30 | 4,1 | M12x1 | 38 | 60 | 88 | 200 428E (ER20) | A |
| 31.ZYL20R25L50 | 020 25 50.1 | 20 | 42 | 34 | 4,1 | M12x1 | 45 | 50 | 88 | 250 430E (ER25) | A |
| 31.ZYL20R25L100 | 020 25 00.1 | 20 | 42 | 34 | 4,1 | M12x1 | 45 | 100 | 98 | 250 430E (ER25) | A |
| 31.ZYL20R32L50 | 020 32 50.1 | 20 | 50 | 40 | 4,1 | M12x1 | 54 | 50 | 99 | 320 470E (ER32) | A |
| 31.ZYL20R32L100 | 020 32 00.1 | 20 | 50 | 40 | 4,1 | M12x1 | 54 | 100 | 122 | 320 470E (ER32) | A |
| 31.ZYL25R20L100 | 025 20 00.1 | 25 | 34 | 34 | 4,1 | M12x1 | 34 | 100 | 88 | 200 428E (ER20) | A |
| 31.ZYL25R25L50 | 025 25 50.1 | 25 | 42 | 40 | 4,1 | M16x1,5 | 35 | 50 | 78 | 250 430E (ER25) | A |
| 31.ZYL25R25L100 | 025 25 00.1 | 25 | 42 | 40 | 4,1 | M16x1,5 | 35 | 100 | 98 | 250 430E (ER25) | A |
| 31.ZYL25R32L50 | 025 32 50.1 | 25 | 50 | 40 | 4,1 | M16,1,5 | 54 | 50 | 99 | 320 470E (ER32) | A |
| 31.ZYL25R32L100 | 025 32 00.1 | 25 | 50 | 40 | 4,1 | M16x1,5 | 54 | 100 | 109 | 320 470E (ER32) | A |
| 31.ZYL32R25L80 | 700.116/32.1 | 32 | 42 | 40 | 4,1 | M18x1,5 | 40 | 80 | 100 | 250 430E (ER25) | A |
| 31.ZYL32R32L90 | 700.120/32.1 | 32 | 50 | 40 | 4,1 | M22x1,5 | 52 | 90 | 109 | 320 470E (ER32) | A |
| 31.ZYL40R25L80 | 700.116/40.1 | 40 | 42 | - | 4,1 | M18x1,5 | 30 | 90 | 98 | 250 430E (ER25) | B |
| 31.ZYL40R32L90 | 700.120/40.1 | 40 | 50 | - | 4,1 | M22x1,5 | 32 | 110 | 110 | 320 470E (ER32) | B |
| 31.ZYL40R40L100 | 700.126/40.1 | 40 | 63 | 50 | 5,1 | M28x1,5 | 61 | 100 | 150 | 400 472E (ER40) | A |
| 31.ZYL50R40L100 | 700.126/50.1 | 50 | 63 | - | 5,1 | M28x1,5 | 35 | 126 | 150 | 400 472E (ER40) | B |
* Чертёж.
В комплекте: зажимная гайка. Патроны также доступны с зажимной поверхностью. При необходимости указывать номер заказа с суффиксом –F, например: 31.ZYL25R425L50-F.
Другие патроны для цанг с цилиндрическим хвостовиком — по запросу. При необходимости укажите требуемые размеры.
