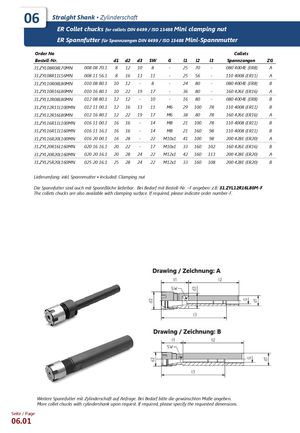

06 ▪ Straight Shank ▪ Zylinderschaft
Патроны ER для цанг DIN 6499 / ISO 15488, мини зажимная гайка
| Order No. / Bestell-Nr. | d1 | d2 | d3 | SW | G | l1 | l2 | l3 | Цанга | ZG | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 31.ZYL08R08L70MN | 008 08 70.1 | 8 | 12 | 10 | 8 | - | 25 | 70 | - | 080 4004E (ER8) | A |
| 31.ZYL08R11L56MN | 008 11 56.1 | 8 | 16 | 13 | 11 | - | 25 | 56 | - | 110 4008 (ER11) | A |
| 31.ZYL10R08L80MN | 010 08 80.1 | 10 | 12 | - | 8 | - | 24 | 80 | - | 080 4004E (ER8) | B |
| 31.ZYL10R16L80MN | 010 16 80.1 | 10 | 22 | 19 | 17 | - | 36 | 80 | - | 160 426E (ER16) | A |
| 31.ZYL12R08L80MN | 012 08 80.1 | 12 | 12 | - | 10 | - | 16 | 80 | - | 080 4004E (ER8) | B |
| 31.ZYL12R11L100MN | 012 11 00.1 | 12 | 16 | 13 | 11 | M6 | 29 | 100 | 78 | 110 4008 (ER11) | B |
| 31.ZYL12R16L80MN | 012 16 80.1 | 12 | 22 | 19 | 17 | M6 | 38 | 80 | 78 | 160 426E (ER16) | A |
| 31.ZYL16R11L100MN | 016 11 00.1 | 16 | 16 | - | 14 | M8 | 21 | 100 | 78 | 110 4008 (ER11) | B |
| 31.ZYL16R11L160MN | 016 11 16.1 | 16 | 16 | - | 14 | M8 | 21 | 160 | 98 | 110 4008 (ER11) | B |
| 31.ZYL16R20L100MN | 016 20 00.1 | 16 | 28 | - | 22 | M10x1 | 41 | 100 | 98 | 200 428E (ER20) | A |
| 31.ZYL20R16L160MN | 020 16 16.1 | 20 | 22 | - | 17 | M10x1 | 33 | 160 | 102 | 160 426E (ER16) | B |
| 31.ZYL20R20L160MN | 020 20 16.1 | 20 | 28 | 24 | 22 | M12x1 | 42 | 160 | 113 | 200 428E (ER20) | A |
| 31.ZYL25R20L160MN | 025 20 16.1 | 25 | 28 | 24 | 22 | M12x1 | 33 | 160 | 108 | 200 428E (ER20) | B |
В комплекте: зажимная гайка.
Патроны также доступны с зажимной поверхностью. При необходимости указывать номер заказа с суффиксом –F, например: 31.ZYL12R16L80M-F.
Другие патроны для цанг с цилиндрическим хвостовиком — по запросу. При необходимости укажите требуемые размеры.
