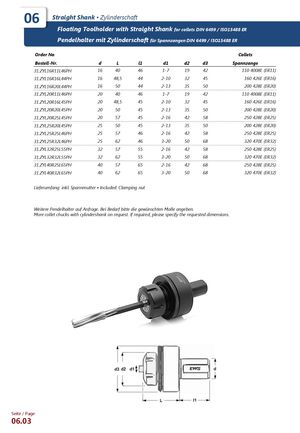

06 Straight Shank ▪ Zylинdershaft
Плавающий держатель с цилиндрическим хвостовиком для цанг DIN 6499 / ISO15488 ER
| Order No / Bestell-Nr. | d | L | l1 | d1 | d2 | d3 | Цанга |
|---|---|---|---|---|---|---|---|
| 31.ZYL16R11L46PH | 16 | 40 | 46 | 1-7 | 19 | 42 | 110 4008E (ER11) |
| 31.ZYL16R16L44PH | 16 | 48,5 | 44 | 2-10 | 32 | 45 | 160 426E (ER16) |
| 31.ZYL16R20L44PH | 16 | 50 | 44 | 2-13 | 35 | 50 | 200 428E (ER20) |
| 31.ZYL20R11L46PH | 20 | 40 | 46 | 1-7 | 19 | 42 | 110 4008E (ER11) |
| 31.ZYL20R16L45PH | 20 | 48,5 | 45 | 2-10 | 32 | 45 | 160 426E (ER16) |
| 31.ZYL20R20L45PH | 20 | 50 | 45 | 2-13 | 35 | 50 | 200 428E (ER20) |
| 31.ZYL20R25L45PH | 20 | 57 | 45 | 2-16 | 42 | 58 | 250 428E (ER25) |
| 31.ZYL25R20L45PH | 25 | 50 | 45 | 2-13 | 35 | 50 | 200 428E (ER20) |
| 31.ZYL25R25L46PH | 25 | 57 | 46 | 2-16 | 42 | 58 | 250 428E (ER25) |
| 31.ZYL25R32L46PH | 25 | 62 | 46 | 3-20 | 50 | 68 | 320 470E (ER32) |
| 31.ZYL32R25L55PH | 32 | 57 | 55 | 2-16 | 42 | 58 | 250 428E (ER25) |
| 31.ZYL32R32L55PH | 32 | 62 | 55 | 3-20 | 50 | 68 | 320 470E (ER32) |
| 31.ZYL40R25L65PH | 40 | 57 | 65 | 2-16 | 42 | 68 | 250 428E (ER25) |
| 31.ZYL40R32L65PH | 40 | 62 | 65 | 3-20 | 50 | 68 | 320 470E (ER32) |
Комплект поставки: включая зажимную гайку.
Другие плавающие держатели с цилиндрическим хвостовиком по запросу. При необходимости, пожалуйста, укажите требуемые размеры.
