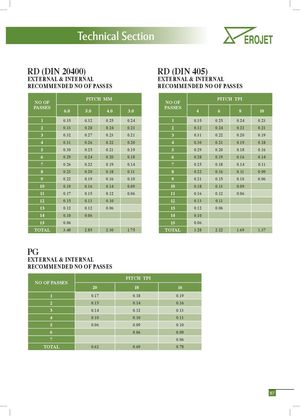

Каталог Erojet резьбонарезные пластины и державки - страница 69
Навигация
Каталог Erojet монолитные резбофрезы
RD (DIN 20400) RD (DIN 405)
EXTERNAL & INTERNAL EXTERNAL & INTERNAL
RECOMMENDED NO OF PASSES RECOMMENDED NO OF PASSES
| NO OF | PITC | H MM | ||
| PASSES | 6.0 | 5.0 | 4.0 | 3.0 |
| 1 | 0.35 | 0.32 | 0.25 | 0.24 |
| 2 | 0.33 | 0.28 | 0.24 | 0.23 |
| 3 | 0.32 | 0.27 | 0.23 | 0.21 |
| 4 | 0.31 | 0.26 | 0.22 | 0.20 |
| 5 | 0.30 | 0.25 | 0.21 | 0.19 |
| 6 | 0.29 | 0.24 | 0.20 | 0.18 |
| 7 | 0.26 | 0.22 | 0.19 | 0.14 |
| 8 | 0.23 | 0.20 | 0.18 | 0.11 |
| 9 | 0.22 | 0.19 | 0.16 | 0.10 |
| 10 | 0.19 | 0.16 | 0.14 | 0.09 |
| 11 | 0.17 | 0.15 | 0.12 | 0.06 |
| 12 | 0.15 | 0.13 | 0.10 | |
| 13 | 0.12 | 0.12 | 0.06 | |
| 14 | 0.10 | 0.06 | ||
| 15 | 0.06 | |||
| TOTAL | 3.40 | 2.85 | 2.30 | 1.75 |
| NO OF | PITC | H TPI | ||
| PASSES | 4 | 6 | 8 | 10 |
| 1 | 0.35 | 0.25 | 0.24 | 0.23 |
| 2 | 0.32 | 0.24 | 0.22 | 0.21 |
| 3 | 0.31 | 0.22 | 0.20 | 0.19 |
| 4 | 0.30 | 0.21 | 0.19 | 0.18 |
| 5 | 0.29 | 0.20 | 0.18 | 0.16 |
| 6 | 0.28 | 0.19 | 0.16 | 0.14 |
| 7 | 0.25 | 0.18 | 0.14 | 0.11 |
| 8 | 0.22 | 0.16 | 0.11 | 0.09 |
| 9 | 0.21 | 0.15 | 0.10 | 0.06 |
| 10 | 0.18 | 0.13 | 0.09 | |
| 11 | 0.16 | 0.12 | 0.06 | |
| 12 | 0.13 | 0.11 | ||
| 13 | 0.12 | 0.06 | ||
| 14 | 0.10 | |||
| 15 | 0.06 | |||
| TOTAL | 3.28 | 2.22 | 1.69 | 1.37 |
PG
EXTERNAL & INTERNAL
RECOMMENDED NO OF PASSES
| NO OF PASSES | PITCH TPI | ||
| 20 | 18 | 16 | |
| 1 | 0.17 | 0.18 | 0.19 |
| 2 | 0.15 | 0.14 | 0.16 |
| 3 | 0.14 | 0.12 | 0.13 |
| 4 | 0.10 | 0.10 | 0.11 |
| 5 | 0.06 | 0.09 | 0.10 |
| 6 | 0.06 | 0.09 | |
| 7 | 0.06 | ||
| TOTAL | 0.62 | 0.69 | 0.78 |
