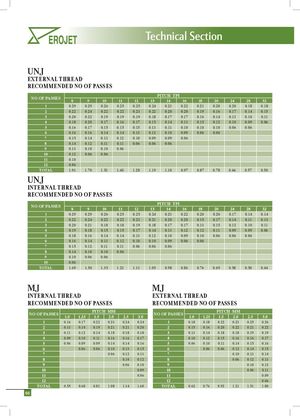

Каталог Erojet резьбонарезные пластины и державки - страница 68

Каталог Erojet монолитные резбофрезы

Каталог Erojet монолитные резбофрезы

UNJ

EXTERNAL THREAD

RECOMMENDED NO OF PASSES

NO OF PASSES						P	ITCH T	PI
	8	9	10	11	12	13	14	16	18	20	24	28	32
1	0.29	0.29	0.26	0.25	0.25	0.24	0.23	0.22	0.21	0.20	0.20	0.18	0.18
2	0.22	0.24	0.22	0.22	0.23	0.22	0.20	0.20	0.19	0.16	0.17	0.14	0.15
3	0.20	0.22	0.19	0.19	0.19	0.18	0.17	0.17	0.16	0.14	0.13	0.10	0.11
4	0.18	0.20	0.17	0.16	0.17	0.15	0.14	0.13	0.15	0.12	0.10	0.09	0.06
5	0.16	0.17	0.15	0.15	0.15	0.13	0.11	0.10	0.10	0.10	0.06	0.06
6	0.16	0.16	0.14	0.14	0.13	0.12	0.10	0.09	0.06	0.06
7	0.15	0.14	0.13	0.12	0.10	0.09	0.09	0.06
8	0.14	0.12	0.11	0.11	0.06	0.06	0.06
9	0.13	0.10	0.10	0.06
10	0.12	0.06	0.06
11	0.10
12	0.06
TOTAL	1.91	1.70	1.53	1.40	1.28	1.19	1.10	0.97	0.87	0.78	0.66	0.57	0.50

UNJTOTAL 1.91 1.70 1.53 1.40 1.28 1.19 1.10 0.97 0.87 0.78 0.66 0.57 0.50

INTERNAL THREAD RECOMMENDED NO OF PASSES

NO OF PASSES						P	ITCH T	PI
	8	9	10	11	12	13	14	16	18	20	24	28	32
1	0.29	0.29	0.26	0.25	0.25	0.24	0.23	0.22	0.20	0.20	0.17	0.14	0.14
2	0.22	0.24	0.22	0.22	0.23	0.21	0.20	0.20	0.15	0.17	0.14	0.11	0.13
3	0.20	0.21	0.18	0.18	0.19	0.18	0.17	0.17	0.13	0.15	0.12	0.10	0.11
4	0.19	0.18	0.15	0.15	0.17	0.14	0.13	0.12	0.12	0.11	0.09	0.09	0.06
5	0.18	0.16	0.14	0.14	0.13	0.12	0.10	0.09	0.10	0.06	0.06	0.06
6	0.16	0.14	0.13	0.12	0.10	0.10	0.09	0.06	0.06
7	0.15	0.12	0.11	0.11	0.06	0.06	0.06
8	0.14	0.10	0.10	0.06
9	0.10	0.06	0.06
10	0.06
TOTAL	1.69	1.50	1.35	1.23	1.13	1.05	0.98	0.86	0.76	0.69	0.58	0.50	0.44

MJ MJ

INTERNAL THREAD EXTERNAL THREAD

RECOMMENDED NO OF PASSES RECOMMENDED NO OF PASSES

			PITCH	MM
NO OF PASSES	1.0	1.25	1.5	2.0	2.5	3.0
1	0.16	0.17	0.22	0.23	0.24	0.24
2	0.13	0.14	0.19	0.21	0.21	0.20
3	0.11	0.12	0.14	0.18	0.18	0.18
4	0.09	0.10	0.11	0.16	0.16	0.17
5	0.06	0.09	0.09	0.14	0.14	0.16
6		0.06	0.06	0.10	0.13	0.15
7				0.06	0.12	0.13
8					0.10	0.12
9					0.06	0.10
10						0.09
11						0.06
12
TOTAL	0.55	0.68	0.81	1.08	1.34	1.60

			PITCH	MM
NO OF PASSES	1.0	1.25	1.5	2.0	2.5	3.0
1	0.18	0.18	0.22	0.23	0.25	0.26
2	0.15	0.16	0.20	0.22	0.21	0.22
3	0.13	0.14	0.18	0.18	0.19	0.19
4	0.10	0.12	0.15	0.16	0.16	0.17
5	0.06	0.10	0.11	0.14	0.15	0.16
6		0.06	0.06	0.12	0.14	0.15
7				0.10	0.13	0.14
8				0.06	0.12	0.13
9					0.10	0.12
10					0.06	0.11
11						0.09
12						0.06
TOTAL	0.62	0.76	0.92	1.21	1.51	1.80
