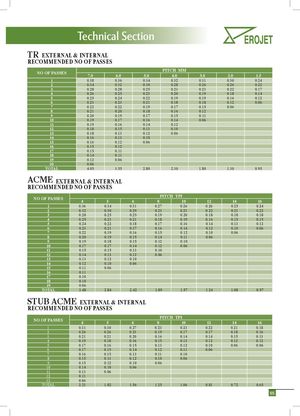

TR EXTERNAL & INTERNAL

RECOMMENDED NO OF PASSES

NO OF PASSES				PITCH MM
	7.0	6.0	5.0	4.0	3.0	2.0	1.5
1	0.38	0.36	0.34	0.32	0.31	0.30	0.24
2	0.34	0.32	0.30	0.28	0.26	0.26	0.22
3	0.28	0.28	0.25	0.23	0.23	0.22	0.17
4	0.26	0.25	0.23	0.20	0.19	0.18	0.14
5	0.25	0.24	0.22	0.19	0.19	0.16	0.12
6	0.23	0.23	0.21	0.18	0.18	0.12	0.06
7	0.22	0.22	0.19	0.17	0.15	0.06
8	0.21	0.20	0.18	0.16	0.12
9	0.20	0.19	0.17	0.15	0.11
10	0.19	0.17	0.16	0.14	0.06
11	0.19	0.16	0.14	0.12
12	0.18	0.15	0.13	0.10
13	0.18	0.13	0.12	0.06
14	0.16	0.13	0.10
15	0.16	0.12	0.06
16	0.15	0.12
17	0.15	0.11
18	0.14	0.11
19	0.12	0.06
20	0.06
TOTAL	4.05	3.55	2.80	2.30	1.80	1.30	0.95

ACME

EXTERNAL & INTERNAL

RECOMMENDED NO OF PASSES

NO OF PASSES				PITC	H TPI
	4	5	6	8	10	12	14	16
1	0.36	0.34	0.31	0.27	0.26	0.26	0.25	0.24
2	0.32	0.30	0.29	0.23	0.23	0.22	0.21	0.22
3	0.28	0.25	0.25	0.19	0.20	0.18	0.18	0.18
4	0.25	0.23	0.21	0.18	0.19	0.16	0.15	0.15
5	0.24	0.22	0.18	0.17	0.16	0.14	0.13	0.12
6	0.23	0.21	0.17	0.16	0.14	0.12	0.10	0.06
7	0.22	0.19	0.16	0.15	0.12	0.10	0.06
8	0.20	0.19	0.15	0.14	0.11	0.06
9	0.19	0.18	0.15	0.12	0.10
10	0.17	0.17	0.14	0.12	0.06
11	0.15	0.15	0.13	0.10
12	0.14	0.13	0.12	0.06
13	0.13	0.12	0.10
14	0.12	0.10	0.06
15	0.11	0.06
16	0.11
17	0.10
18	0.10
19	0.06
TOTAL	3.48	2.84	2.42	1.89	1.57	1.24	1.08	0.97

STUB ACME EXTERNAL & INTERNAL

RECOMMENDED NO OF PASSES

NO OF PASSES				PITCH	TPI
	4	5	6	8	10	12	14	16
1	0.31	0.30	0.27	0.23	0.23	0.22	0.21	0.18
2	0.26	0.26	0.23	0.19	0.17	0.17	0.18	0.16
3	0.21	0.21	0.20	0.16	0.14	0.14	0.15	0.13
4	0.19	0.18	0.16	0.15	0.13	0.12	0.12	0.12
5	0.17	0.16	0.15	0.13	0.12	0.10	0.06	0.06
6	0.17	0.15	0.14	0.12	0.11	0.06
7	0.16	0.15	0.13	0.11	0.10
8	0.15	0.13	0.12	0.10	0.06
9	0.15	0.12	0.10	0.06
10	0.14	0.10	0.06
11	0.13	0.06
12	0.11
13	0.06
TOTAL	2.21	1.82	1.56	1.25	1.06	0.81	0.72	0.65
