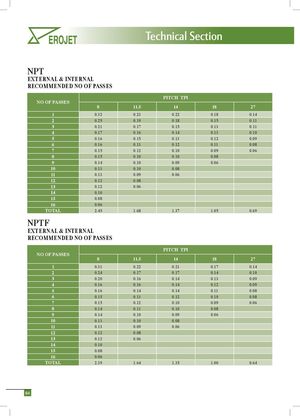

Каталог Erojet резьбонарезные пластины и державки - страница 66

Каталог Erojet монолитные резбофрезы

Каталог Erojet монолитные резбофрезы

NPT

EXTERNAL & INTERNAL

RECOMMENDED NO OF PASSES

			PITCH TPI
NO OF PASSES
	8	11.5	14	18	27
1	0.32	0.23	0.22	0.18	0.14
2	0.25	0.19	0.18	0.15	0.11
3	0.21	0.17	0.15	0.13	0.11
4	0.17	0.16	0.14	0.13	0.10
5	0.16	0.15	0.13	0.12	0.09
6	0.16	0.13	0.12	0.11	0.08
7	0.15	0.12	0.10	0.09	0.06
8	0.15	0.10	0.10	0.08
9	0.14	0.10	0.09	0.06
10	0.13	0.10	0.08
11	0.13	0.09	0.06
12	0.12	0.08
13	0.12	0.06
14	0.10
15	0.08
16	0.06
TOTAL	2.45	1.68	1.37	1.05	0.69

NPTF

EXTERNAL & INTERNAL

RECOMMENDED NO OF PASSES

			PITCH TPI
NO OF PASSES
	8	11.5	14	18	27
1	0.31	0.22	0.21	0.17	0.14
2	0.24	0.17	0.17	0.14	0.10
3	0.20	0.16	0.14	0.13	0.09
4	0.16	0.16	0.14	0.12	0.09
5	0.16	0.14	0.14	0.11	0.08
6	0.15	0.13	0.12	0.10	0.08
7	0.15	0.12	0.10	0.09	0.06
8	0.14	0.11	0.10	0.08
9	0.14	0.10	0.09	0.06
10	0.13	0.10	0.08
11	0.13	0.09	0.06
12	0.12	0.08
13	0.12	0.06
14	0.10
15	0.08
16	0.06
TOTAL	2.39	1.64	1.35	1.00	0.64
