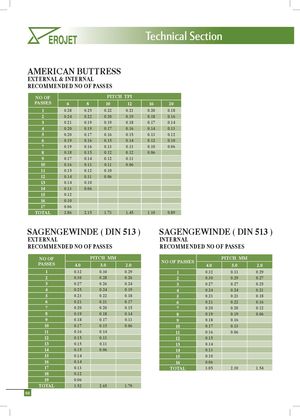

Каталог Erojet резьбонарезные пластины и державки - страница 70

Каталог Erojet монолитные резбофрезы

Каталог Erojet монолитные резбофрезы

AMERICAN BUTTRESS

EXTERNAL & INTERNAL

RECOMMENDED NO OF PASSES

NO OF			PITC	H TPI
PASSES	6	8	10	12	16	20
1	0.28	0.25	0.22	0.21	0.20	0.18
2	0.24	0.22	0.20	0.19	0.18	0.16
3	0.21	0.19	0.19	0.18	0.17	0.14
4	0.20	0.19	0.17	0.16	0.14	0.13
5	0.20	0.17	0.16	0.15	0.13	0.12
6	0.19	0.16	0.15	0.14	0.12	0.10
7	0.19	0.16	0.13	0.13	0.10	0.06
8	0.18	0.15	0.12	0.12	0.06
9	0.17	0.14	0.12	0.11
10	0.16	0.13	0.11	0.06
11	0.15	0.12	0.10
12	0.14	0.11	0.06
13	0.14	0.10
14	0.13	0.06
15	0.12
16	0.10
17	0.06
TOTAL	2.86	2.15	1.73	1.45	1.10	0.89

SAGENGEWINDE ( DIN 513 ) SAGENGEWINDE ( DIN 513 )

EXTERNAL INTERNAL

RECOMMENDED NO OF PASSES RECOMMENDED NO OF PASSES

NO OF		PITCH MM
PASSES	4.0	3.0	2.0
1	0.32	0.30	0.29
2	0.30	0.28	0.26
3	0.27	0.26	0.24
4	0.25	0.24	0.19
5	0.23	0.22	0.18
6	0.21	0.21	0.17
7	0.20	0.20	0.15
8	0.19	0.18	0.14
9	0.18	0.17	0.11
10	0.17	0.15	0.06
11	0.16	0.14
12	0.15	0.13
13	0.15	0.11
14	0.15	0.06
15	0.14
16	0.14
17	0.13
18	0.12
19	0.06
TOTAL	3.52	2.65	1.79

NO OF PASSES		PITCH MM
	4.0	3.0	2.0
1	0.32	0.31	0.29
2	0.30	0.29	0.27
3	0.27	0.27	0.25
4	0.24	0.24	0.21
5	0.23	0.23	0.18
6	0.21	0.22	0.16
7	0.20	0.20	0.12
8	0.19	0.19	0.06
9	0.18	0.16
10	0.17	0.13
11	0.16	0.06
12	0.15
13	0.14
14	0.13
15	0.10
16	0.06
TOTAL	3.05	2.30	1.54
