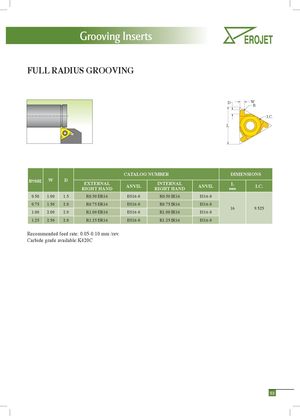

Grooving Inserts Grooving Inserts
FULL RADIUS GROOVING
D W R I.C. L
| CATALOG | NUMBER | DIME | NSIONS | |||||
| R+-0.02 | W | D | EXTERNAL RIGHT HAND | ANVIL | INTERNAL RIGHT HAND | ANVIL | L mm | I.C. |
| 0.50 | 1.00 | 1.5 | R0.50 ER16 | ES16-0 | R0.50 IR16 | IS16-0 | ||
| 0.75 | 1.50 | 2.0 | R0.75 ER16 | ES16-0 | R0.75 IR16 | IS16-0 | ||
| 1.00 | 2.00 | 2.0 | R1.00 ER16 | ES16-0 | R1.00 IR16 | IS16-0 | 16 | 9.525 |
| 1.25 | 2.50 | 2.0 | R1.25 ER16 | ES16-0 | R1.25 IR16 | IS16-0 |
Recommended feed rate: 0.05-0.10 mm /rev.
