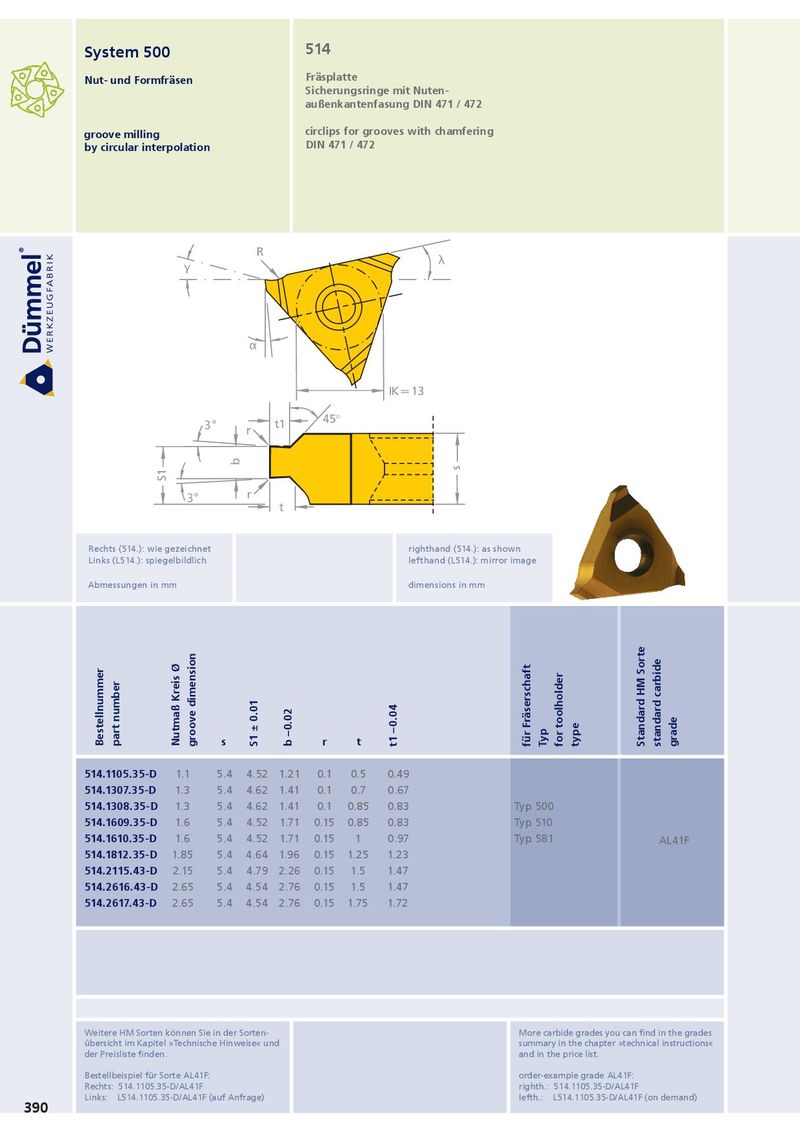

System 500 514 Nut- und Formfräsen Fräsplatte Sicherungsringe mit Nuten- außenkantenfasung DIN 471 / 472 groove milling circlips for grooves with chamfering by circular interpolation DIN 471 / 472 R λ γ R λ γ α α IK = 13 IK = 13 45° 3° t1 r b 45° s 3° t1 S1 r r 3° b t s S1 r 3° Rechts (514.): wie gezeichnet righthand (514.): as shown t Links (L514.): spiegelbildlich lefthand (L514.): mirror image Abmessungen in mm dimensions in mm D min. D min. 9.0 9.0 Bestellnummer part number Nutmaß Kreis Ø groove dimension s S1 ± 0.01 b –0.02 r t t1 –0.04 für Fräserschaft Typ for toolholder type Standard HM Sorte standard carbide grade 514.1105.35-D 1.1 5.4 4.52 1.21 0.1 0.5 0.49 514.1307.35-D 1.3 5.4 4.62 1.41 0.1 0.7 0.67 514.1308.35-D 1.3 5.4 4.62 1.41 0.1 0.85 0.83 Typ 500 514.1609.35-D 1.6 5.4 4.52 1.71 0.15 0.85 0.83 Typ 510 15° 60° 514.1610.35-D 1.6 5.4 4.52 1.71 0.15 1 0.97 Typ 581 AL41F 514.1812.35-D 1.85 5.4 4.64 1.96 0.15 1.25 1.23 30∞ 514.2115.43-D 2.15 5.4 4.79 2.26 0.15 1.5 1.47 15° 60° 514.2616.43-D 2.65 5.4 4.54 2.76 0.15 1.5 1.47 D min. 30∞ 514.2617.43-D 2.65 5.4 4.54 2.76 0.15 1.75 1.72 D min. Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades Ds = 21.7 übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel für Sorte AL41F: order-example grade AL41F: Ds = 21.7 Rechts: 514.1105.35-D/AL41F righth.: 514.1105.35-D/AL41F b Links: L514.1105.35-D/AL41F (auf Anfrage) lefth.: L514.1105.35-D/AL41F (on demand) 390 60° S E d1 b b d h6 d E s 60° Fräserschaft S E d1 shank face b d h6 d E s Fräserschaft shank face Ansicht X Klemmhalter Stirnseite toolholder face Ansicht X Klemmhalter Stirnseite toolholder face
