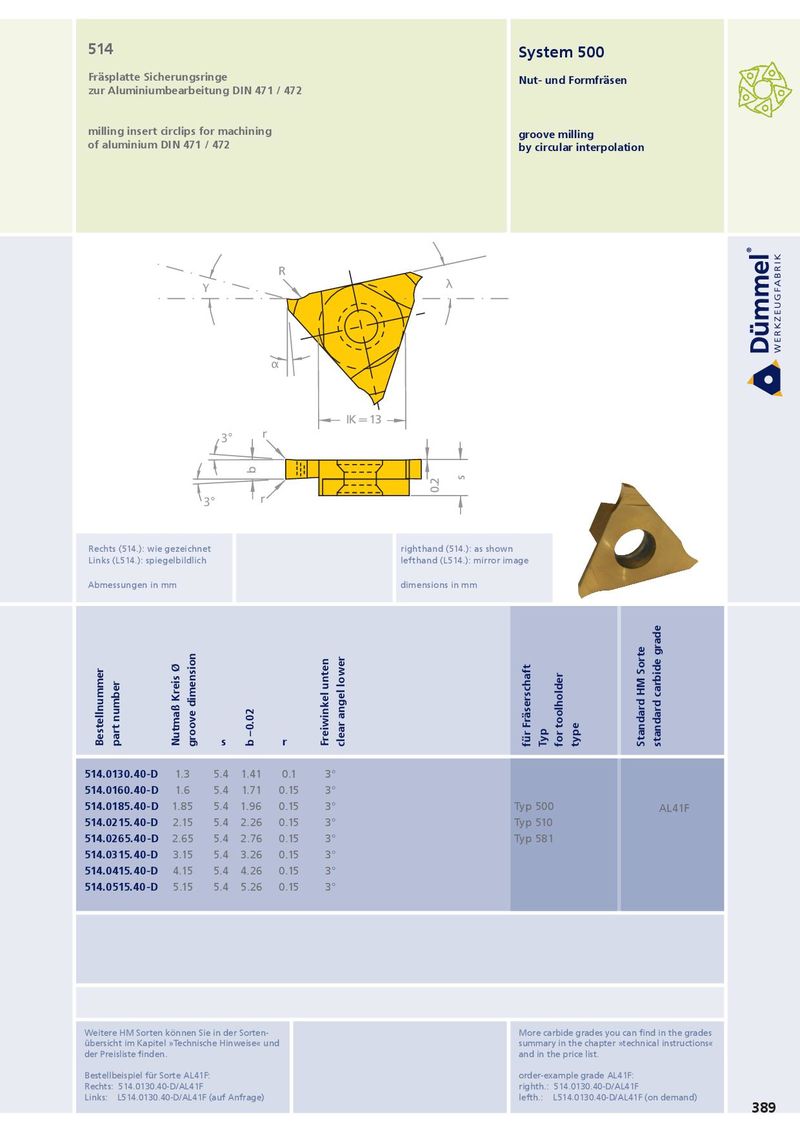

514 System 500 Fräsplatte Sicherungsringe Nut- und Formfräsen zur Aluminiumbearbeitung DIN 471 / 472 milling insert circlips for machining groove milling of aluminium DIN 471 / 472 by circular interpolation R D min. γ λ 9.0 α IK = 13 r 3° 15° b 60° s 0.2 30∞ 3° r D min. Rechts (514.): wie gezeichnet righthand (514.): as shown Links (L514.): spiegelbildlich lefthand (L514.): mirror image Abmessungen in mm dimensions in mm 5° Ds = 21.7 b Bestellnummer part number s Nutmaß Kreis Ø groove dimension b –0.02 r Freiwinkel unten clear angel lower für Fräserschaft Typ for toolholder type Standard HM Sorte standard carbide grade 60° S E d1 514.0130.40-D 1.3 5.4 1.41 0.1 3° b d h6 514.0160.40-D 1.6 5.4 1.71 0.15 3° d E s t 514.0185.40-D 1.85 5.4 1.96 0.15 3° Typ 500 AL41F Fräserschaft 514.0215.40-D 2.15 5.4 2.26 0.15 3° Typ 510 shank face 514.0265.40-D 2.65 5.4 2.76 0.15 3° Typ 581 514.0315.40-D 3.15 5.4 3.26 0.15 3° 514.0415.40-D 4.15 5.4 4.26 0.15 3° 514.0515.40-D 5.15 5.4 5.26 0.15 3° Ansicht X Klemmhalter Stirnseite toolholder face Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel für Sorte AL41F: order-example grade AL41F: Rechts: 514.0130.40-D/AL41F righth.: 514.0130.40-D/AL41F Links: L514.0130.40-D/AL41F (auf Anfrage) lefth.: L514.0130.40-D/AL41F (on demand) 389
