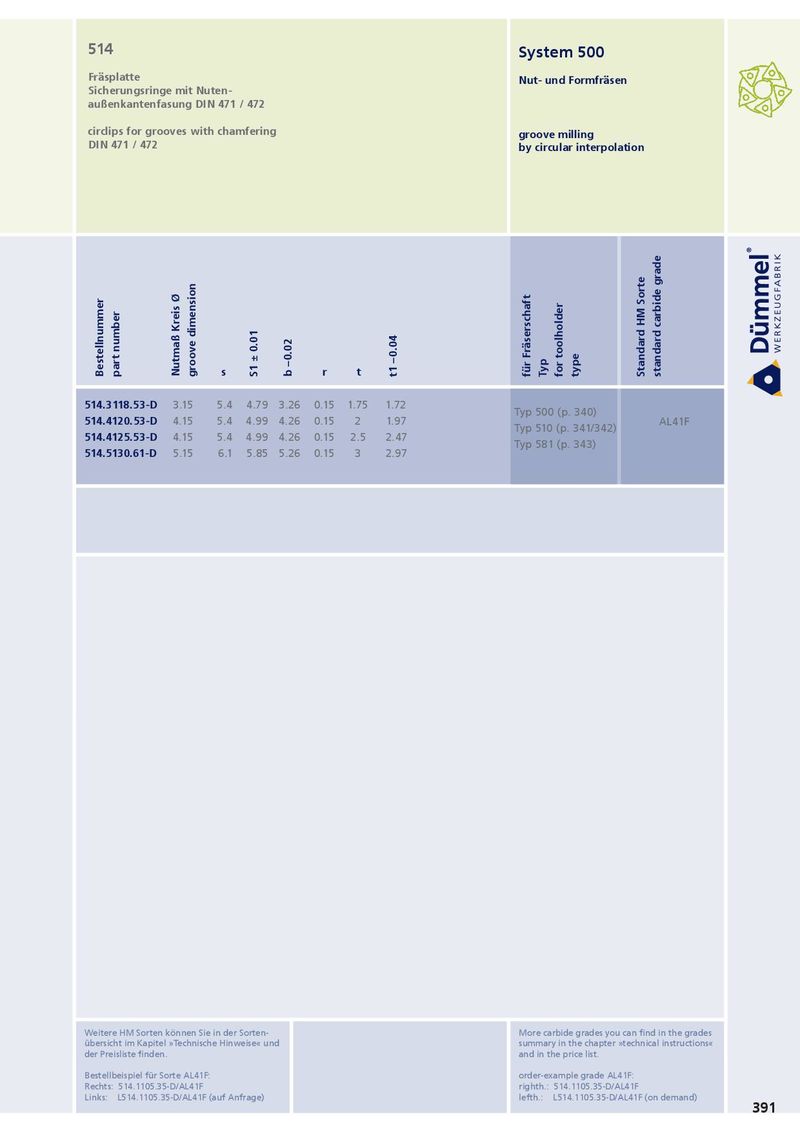

514 System 500 Fräsplatte Nut- und Formfräsen Sicherungsringe mit Nuten- außenkantenfasung DIN 471 / 472 circlips for grooves with chamfering groove milling DIN 471 / 472 by circular interpolation Bestellnummer part number Nutmaß Kreis Ø groove dimension s S1 ± 0.01 b –0.02 r t t1 –0.04 für Fräserschaft Typ for toolholder type Standard HM Sorte standard carbide grade 514.3118.53-D 3.15 5.4 4.79 3.26 0.15 1.75 1.72 Typ 500 (p. 340) 514.4120.53-D 4.15 5.4 4.99 4.26 0.15 2 1.97 AL41F Typ 510 (p. 341/342) 514.4125.53-D 4.15 5.4 4.99 4.26 0.15 2.5 2.47 Typ 581 (p. 343) 514.5130.61-D 5.15 6.1 5.85 5.26 0.15 3 2.97 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel für Sorte AL41F: order-example grade AL41F: Rechts: 514.1105.35-D/AL41F righth.: 514.1105.35-D/AL41F Links: L514.1105.35-D/AL41F (auf Anfrage) lefth.: L514.1105.35-D/AL41F (on demand) 391
