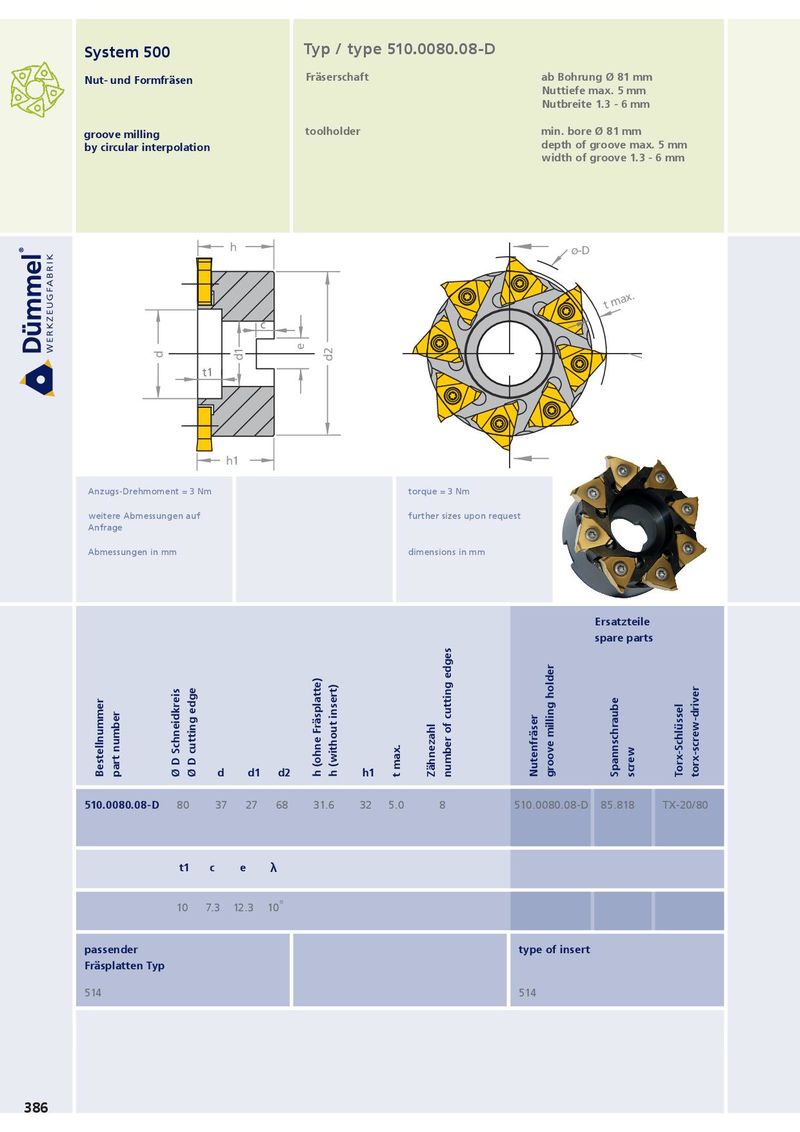

a a D min. System 500 Typ / type 510.0080.08-D 9.0 Nut- und Formfräsen Fräserschaft ab Bohrung Ø 81 mm Nuttiefe max. 5 mm Nutbreite 1.3 - 6 mm groove milling toolholder min. bore Ø 81 mm by circular interpolation depth of groove max. 5 mm width of groove 1.3 - 6 mm 15° 60° 30∞ h ø-D D min. d1 22.4 t max. c e 1 x 45° d d1 d2 λ t1 22 Mitnahmeflächen nach DIN 1835 clamping surface DIN 1835 h1 d1 Anzugs-Drehmoment = 3 Nm torque = 3 Nm b d h6 5° d E s weitere Abmessungen auf further sizes upon request Anfrage Abmessungen in mm dimensions in mm Ds = 17.7 S Ersatzteile 45° spare parts Bestellnummer part number Ø D Schneidkreis Ø D cutting edge d d1 d2 h (ohne Fräsplatte) h (without insert) h1 t max. Zähnezahl number of cutting edges Nutenfräser groove milling holder Spannschraube screw Torx-Schlüssel torx-screw-driver 510.0080.08-D 80 37 27 68 31.6 32 5.0 8 510.0080.08-D 85.818 TX-20/80 t1 c e λ 10 7.3 12.3 10 ° passender type of insert Fräsplatten Typ 514 514 386
