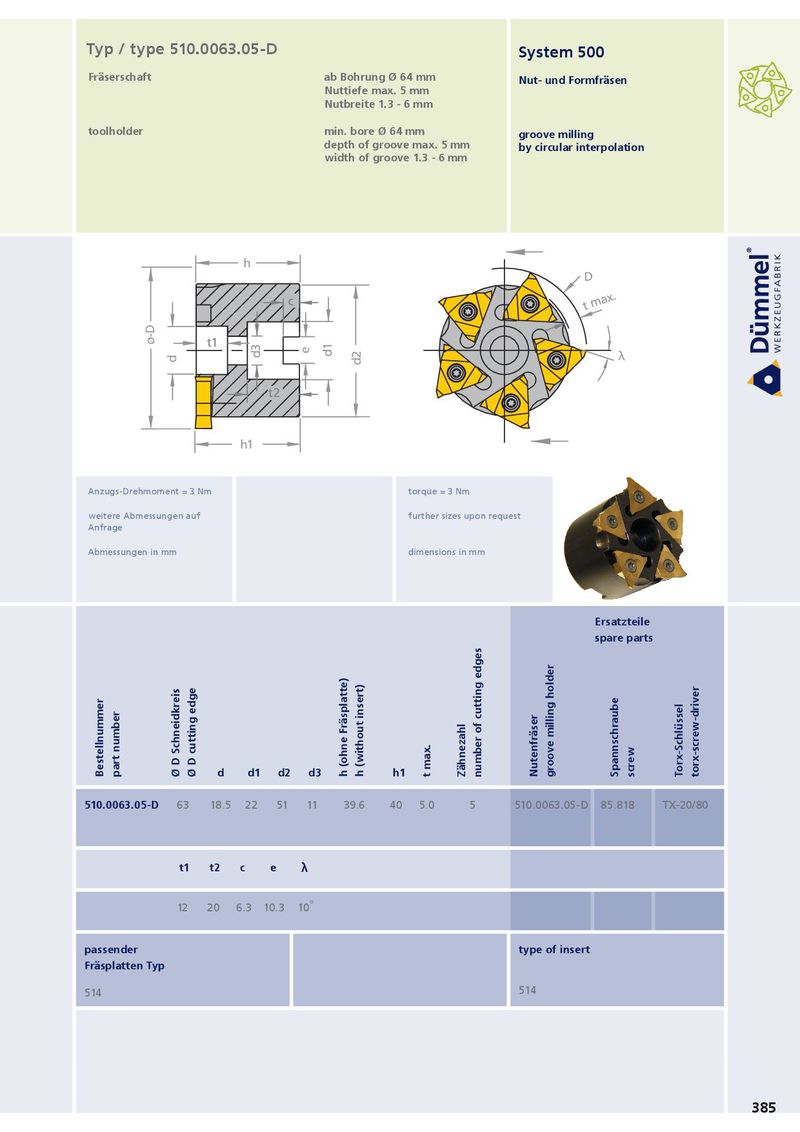

a a D min. 9.0 Typ / type 510.0063.05-D System 500 Fräserschaft ab Bohrung Ø 64 mm Nut- und Formfräsen Nuttiefe max. 5 mm Nutbreite 1.3 - 6 mm toolholder min. bore Ø 64 mm groove milling depth of groove max. 5 mm by circular interpolation width of groove 1.3 - 6 mm 15° 60° 30∞ D min. h d1 22.4 D c t max. ø-D t1 1 x 45° e d3 d1 d λ d2 t2 22 Mitnahmeflächen nach DIN 1835 clamping surface DIN 1835 h1 d1 Anzugs-Drehmoment = 3 Nm torque = 3 Nm b d h6 5° d weitere Abmessungen auf further sizes upon request E s Anfrage Abmessungen in mm dimensions in mm Ds = 17.7 S Ersatzteile spare parts 45° Bestellnummer part number Ø D Schneidkreis Ø D cutting edge d d1 d2 d3 h (ohne Fräsplatte) h (without insert) h1 t max. Zähnezahl number of cutting edges Nutenfräser groove milling holder Spannschraube screw Torx-Schlüssel torx-screw-driver 510.0063.05-D 63 18.5 22 51 11 39.6 40 5.0 5 510.0063.05-D 85.818 TX-20/80 t1 t2 c e λ 12 20 6.3 10.3 10 ° passender type of insert Fräsplatten Typ 514 514 385
