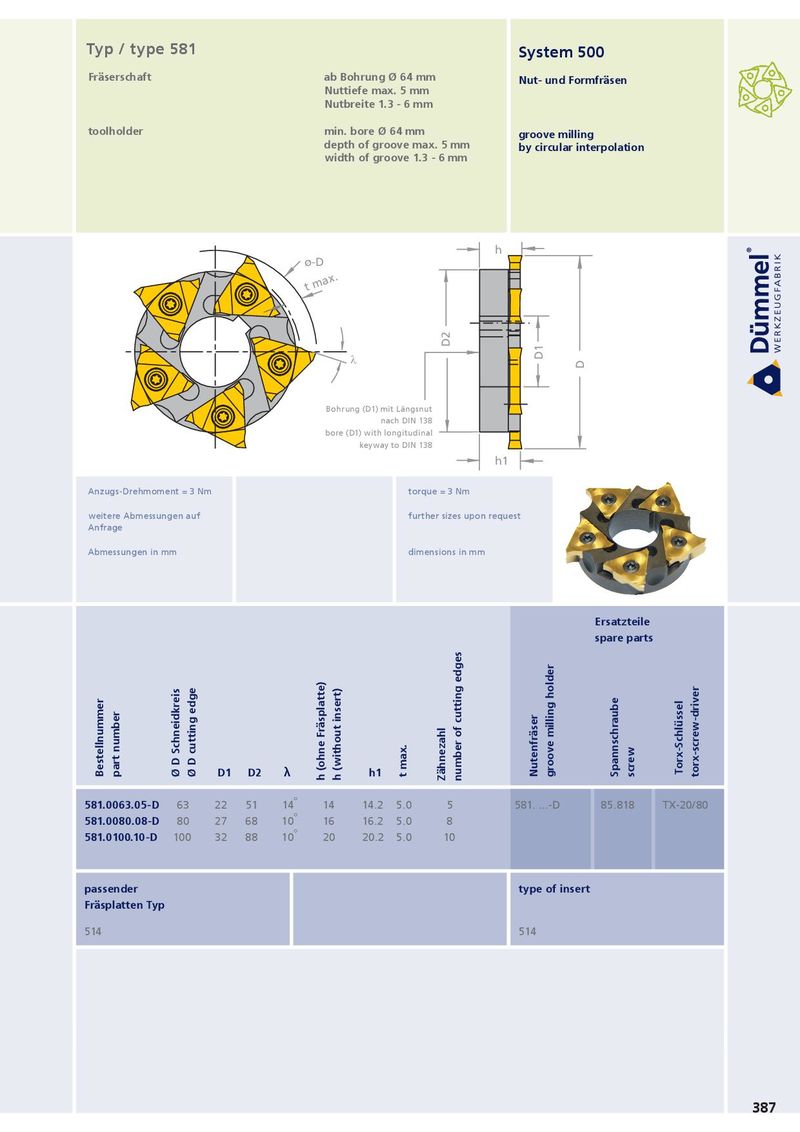

Typ / type 581 System 500 Fräserschaft ab Bohrung Ø 64 mm Nut- und Formfräsen Nuttiefe max. 5 mm Nutbreite 1.3 - 6 mm toolholder min. bore Ø 64 mm groove milling depth of groove max. 5 mm by circular interpolation width of groove 1.3 - 6 mm a a D min. h ø-D 9.0 t max. D2 λ D1 D Bohrung (D1) mit Längsnut Bohrung (D1) mit Längsnut nach DIN 138 15° 60° nach DIN 138 bore (D1) with longitudinal bore (D1) with longitudinal keyway to DIN 138 30∞ keyway to DIN 138 h1 Bohrung (D1) mit Längsnut nach DIN 138 bore (D1) with longitudinal keyway to DIN 138 Anzugs-Drehmoment = 3 Nm torque = 3 Nm D min. weitere Abmessungen auf further sizes upon request Anfrage Abmessungen in mm dimensions in mm 1 x 45° Ersatzteile h2 spare parts 22 Mitnahmeflächen nach DIN 1835 t max. h clamping surface DIN 1835 λ d1 b d h6 c 5° d E s e d d1 d2 Bestellnummer part number Ø D Schneidkreis Ø D cutting edge D1 D2 λ h1 h (ohne Fräsplatte) h (without insert) t max. Nutenfräser Zähnezahl number of cutting edges groove milling holder Spannschraube screw Torx-Schlüssel torx-screw-driver Ds = 17.7 t1 581.0063.05-D 63 22 51 14 ° 14 14.2 5.0 5 581. ...-D S 85.818 TX-20/80 581.0080.08-D 80 27 68 10 ° 16 16.2 5.0 8 581.0100.10-D 100 32 88 10 ° 20 20.2 5.0 10 45° h1 passender type of insert Fräsplatten Typ 514 514 387
