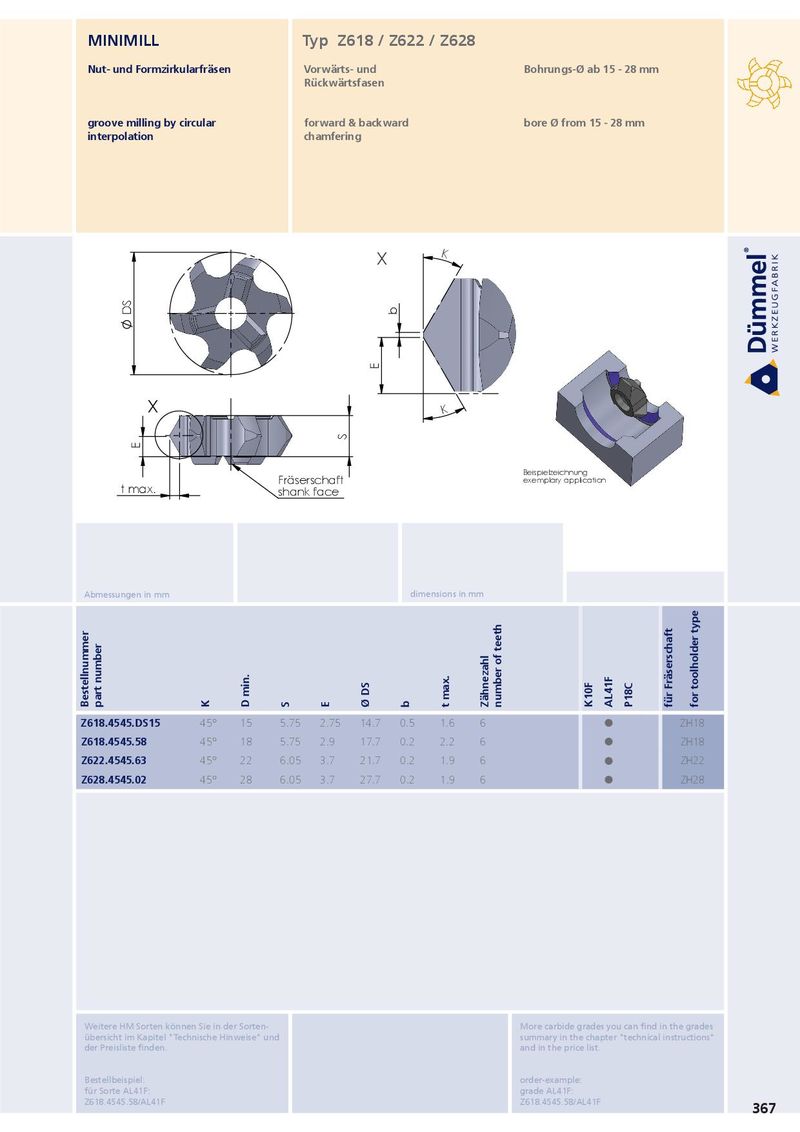

MINIMILL Typ Z618 / Z622 / Z628 Nut- und Formzirkularfräsen Vorwärts- und Bohrungs-Ø ab 15 - 28 mm Rückwärtsfasen groove milling by circular forward & backward bore Ø from 15 - 28 mm interpolation chamfering K X DS b E X K S E Beispielzeichnung Fräserschaft exemplary application t max. shank face Abmessungen in mm dimensions in mm Bestellnummer part number K D min. S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z618.4545.DS15 45° 15 5.75 2.75 14.7 0.5 1.6 6 ˜ ZH18 Z618.4545.58 45° 18 5.75 2.9 17.7 0.2 2.2 6 ˜ ZH18 Z622.4545.63 45° 22 6.05 3.7 21.7 0.2 1.9 6 ˜ ZH22 Z628.4545.02 45° 28 6.05 3.7 27.7 0.2 1.9 6 ˜ ZH28 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z618.4545.58/AL41F Z618.4545.58/AL41F 367
